RC8A縦置き

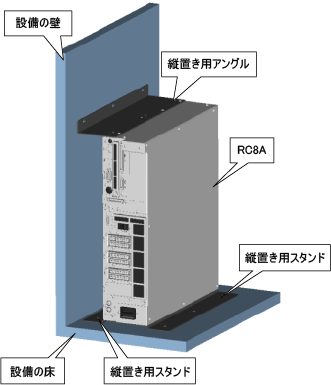

お客様にて部材を用意していただき、下図のように壁と床に固定する方法を推奨します。

お客様に用意していただく部材

タイプ		Ａ	Ｂ

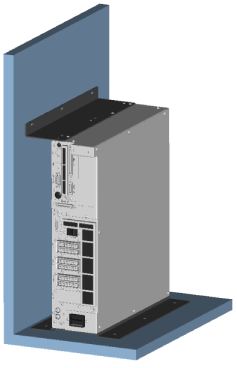

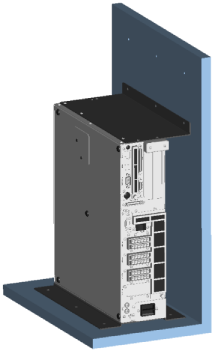

設置方向		コントローラの底面側に壁がくる場合	コントローラの上面側に壁がくる場合
UL仕様以外	アングル	縦置き用アングルA (PDF:16KB)	縦置き用アングルB (PDF:16KB)
	スタンド	縦置き用スタンド（共通） (PDF:17KB)
UL仕様	アングル	縦置き用アングルA (PDF:24KB)	縦置き用アングルB (PDF:24KB)
	スタンド	縦置き用スタンド（共通） (PDF:25KB)
設備固定用ボルト		M6×9本（共通）

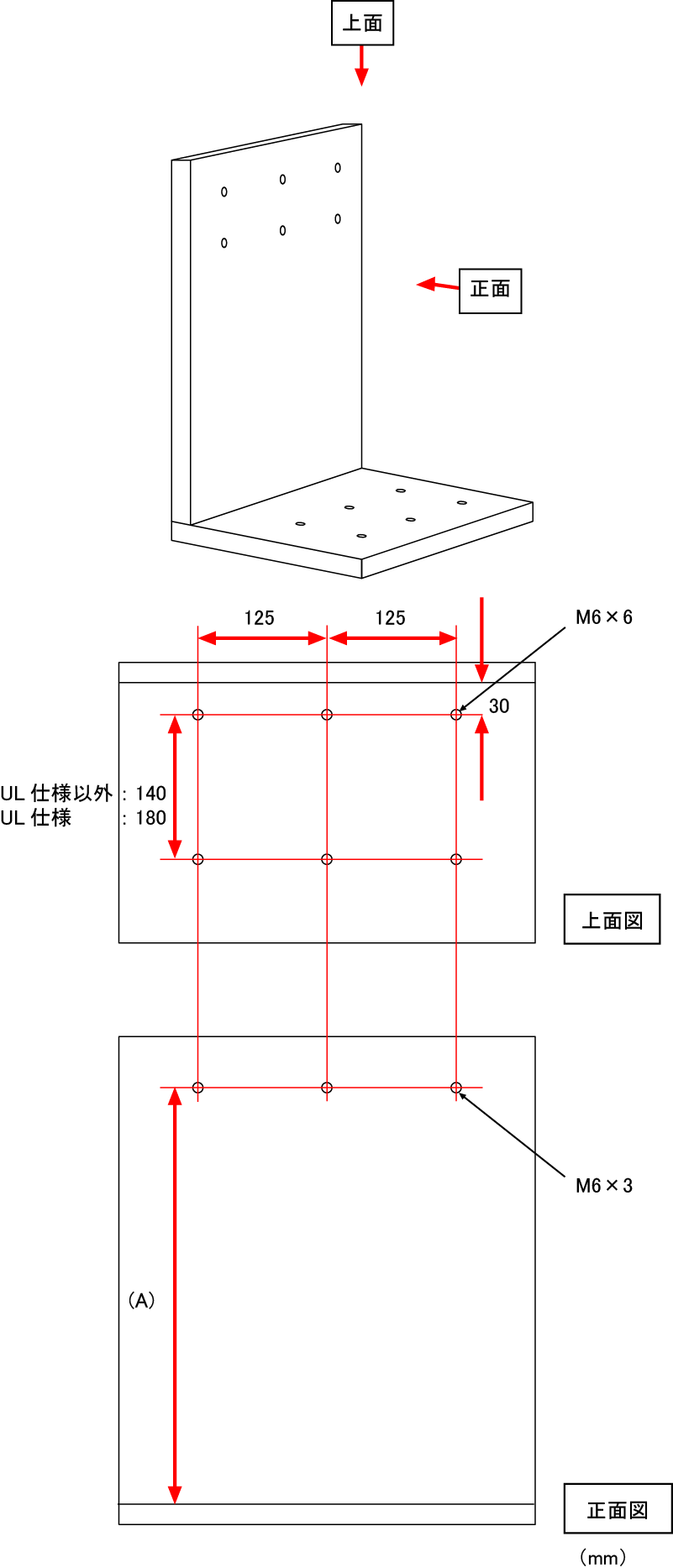

壁と床の取付け寸法

※（A）寸法

タイプ	対応コントローラ	（A）
UL仕様以外	標準、セーフティI/Oレス仕様	381
	セーフティモーション仕様	434.5
UL仕様	標準、セーフティモーション仕様	434.5

設置手順

1

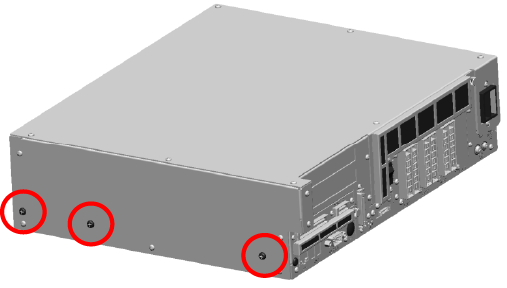

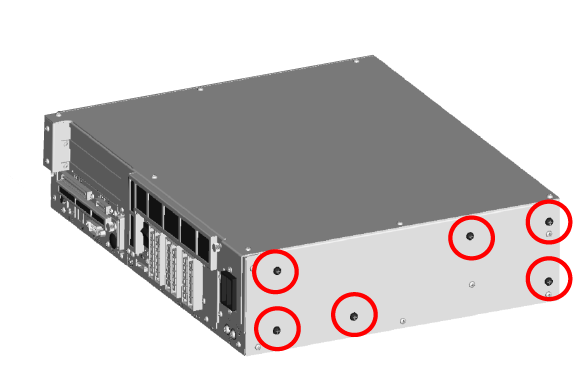

下図の○部のねじを外します。

サイドパネルには大小2種類のねじが存在します。

大きい（M4）ねじのみを取外してください。

2

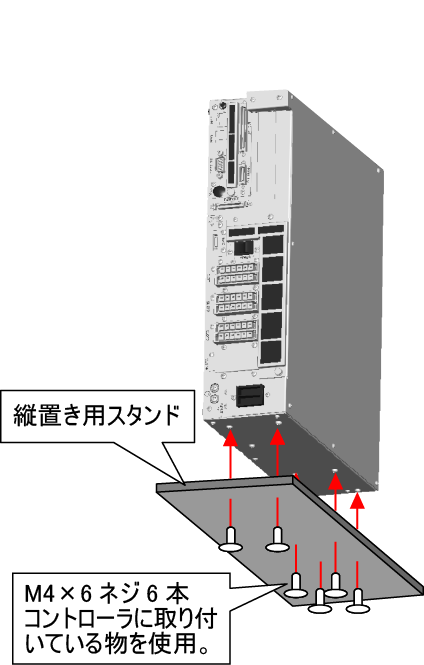

縦置き用スタンドを電源コネクタのすぐ脇のサイドパネルに取付けます。

ねじはSTEP1で外した物を利用します。

締付けトルク：1.4N·m

3

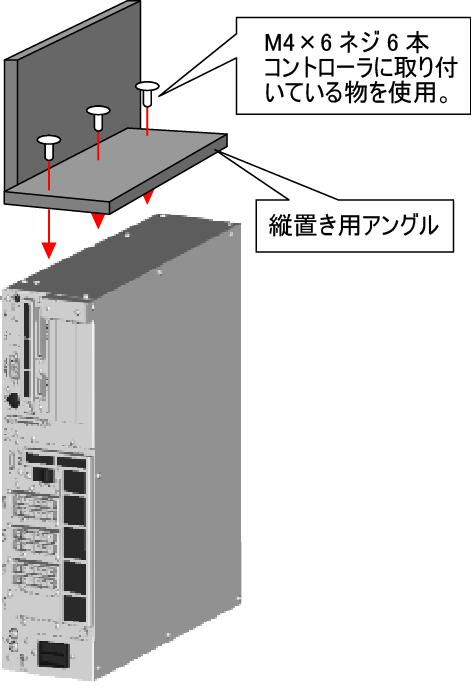

縦置き用アングルをSTEP2と反対側のサイドパネルに取付けます。

4

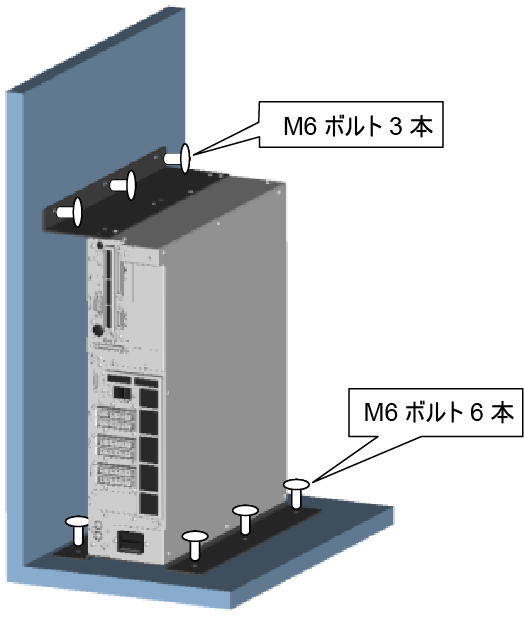

M6のボルトで設備の床6箇所、壁に3箇所固定します。
