RC8縦置き（標準）

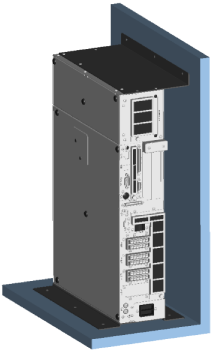

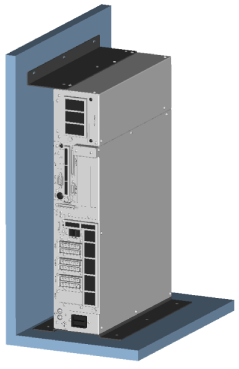

お客様にて部材を用意していただき、下図のように壁と床に固定する方法を推奨します。

お客様に用意していただく部材

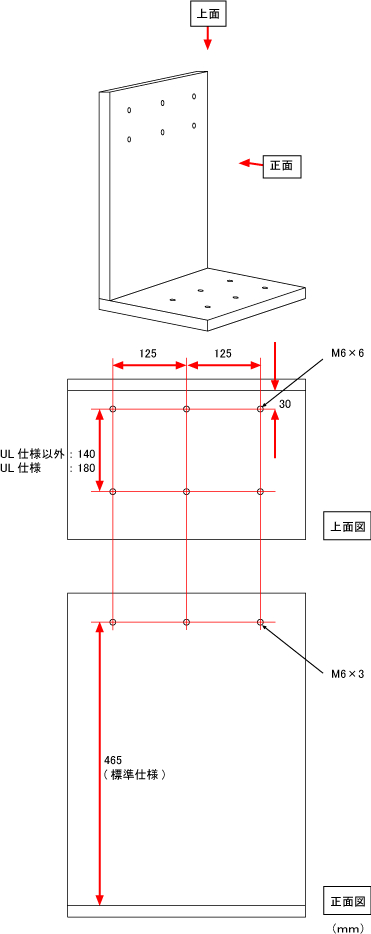

壁と床の取付け寸法

設置手順

1

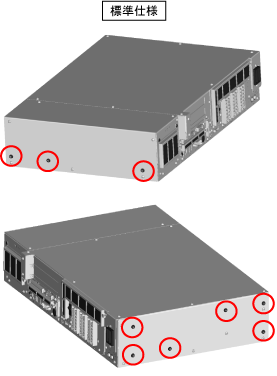

下図の○部のねじを外します。

サイドパネルには大小2種類のねじが存在します。

大きい（M4）ねじのみを取外してください。

2

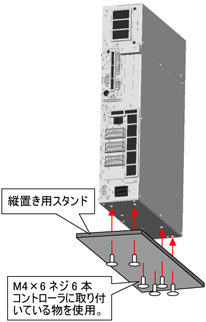

縦置き用スタンドを電源コネクタのすぐ脇のサイドパネルに取付けます。

ねじはSTEP1で外した物を利用します。

締付けトルク：1.4N·m

3

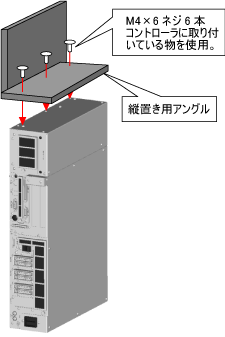

縦置き用アングルをSTEP2と反対側のサイドパネルに取付けます。

4

M6のボルトで設備の床6箇所、壁に3箇所固定します。
