ID : 1228

MC_ReadSafePosVar

ロボットコントローラに格納されているSafetyP型変数を呼び出します。

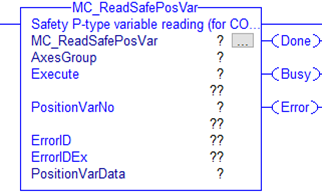

グラフィック表示 AOIカテゴリ

非動作

入出力変数

変数名 データ型 有効範囲 入出力条件
AxesGroup eRC_AxesGroup -
ロボットグループ
ユーザー定義型のロボット変数 (構造体 : eRC_AxesGroup) を指定します。
PositionVarData eRC_Position 出力用
SafetyP型変数のデータ

入力変数

変数名 データ型 有効範囲
Execute BOOL
  • TRUE : 起動
  • FALSE : -
実行開始
FALSEからTRUEに変化すると、このAOIを実行します。
PositionVarNo INT 0以上
SafetyP型変数の番号
変数を格納する番号を選択します。

出力変数

変数名 データ型 / 説明
Done BOOL
実行完了確認
TRUE: このAOIの実行が完了した。
FALSE : このAOIの実行が完了していない。
Busy BOOL
このAOIの処理状態
TRUE : このAOIを実行している。
FALSE : このAOIを実行していない。
Error BOOL
エラーの有無
TRUE : このAOIが異常終了した。
FALSE : このAOIが正常終了した。
ErrorID INT
エラーの発生元
2800 : PLCのプログラムでエラーが発生。
2801 : ロボットコントローラでエラーが発生。
ErrorIDEx DINT
エラーコード
エラーの内容を特定する番号です。
詳細は、「エラーコード一覧」を参照してください。

機能説明

-

注意事項

COBOTTA PRO専用のAOIです。
COBOTTA PRO用ロボットコントローラのソフトウェアバージョンが1.9.* 以降の場合に使用できます。

ID : 1228
