電磁弁の仕様

VMシリーズの電磁弁の仕様は共通です。

	項目	仕様
バルブ	切替方式	2ポジション ダブルソレノイド
	使用流体	空気
	作動方式	パイロット型
	有効断面積(Cv値)	P→A･B：1.98mm²(0.11) A･B→R：1.80mm²(0.10)
	給油	無給油
	使用圧力範囲	0.1～0.7MPa(注1)
	応答時間	10ms以下(0.5MPa時)
	最大作動頻度	10Hz
	周囲温度	-5～50℃(結露なきこと。ドライエア使用時)
ソレノイド	使用電圧	24V±10%
	消費電力(電流)	0.65W(27mA)
	サージ電圧保護回路	ダイオード

注1 : ロボットに接続するエア源は、"ロボット本体の仕様"の常用圧力0.10～0.39MPaの範囲でご使用ください。

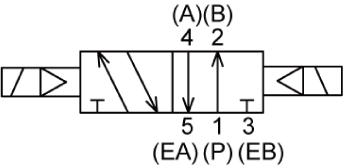

エアー回路図

AおよびBのソレノイドが共にOFFの場合はポジションを保持します。

A、B	ツール側へ配管
P	AIR1からのエアの供給
EA、EB	排気ポートへ クリーンタイプではコネクタパネルのVALVE OUT(AIR2)に接続されます。

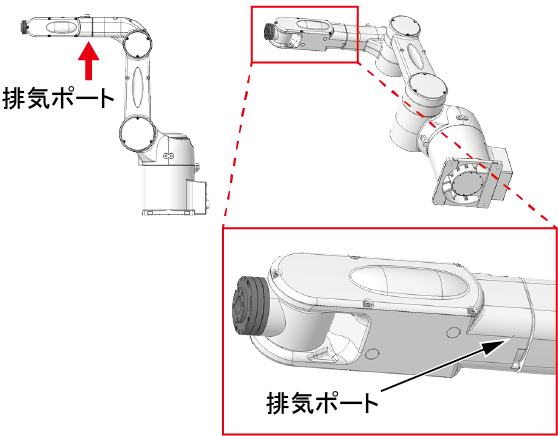

排気ポート
