ID : 104

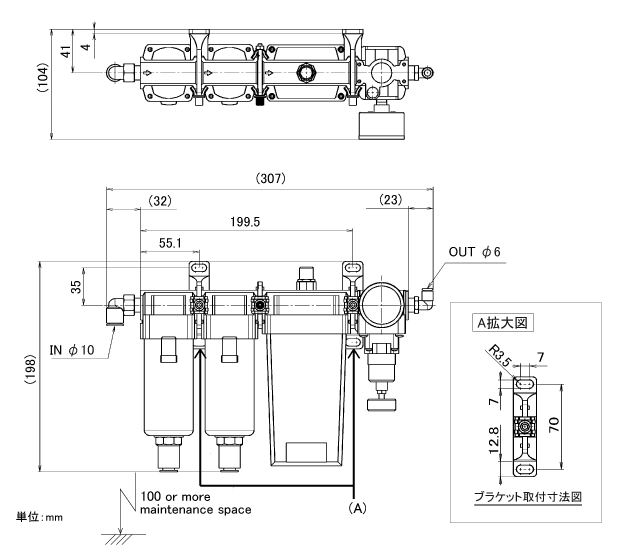

エアパージユニット
エアパージユニットのロボットへ入力する圧力の設定を、必ずロボット本体と接続する前に、0.03MPa以下にしてください。
仕様
使用条件範囲
| 使用流体 | 圧縮空気 |
| 最高使用圧力 | 0.85 MPa |
| 最低使用圧力 | 0.3 MPa |
| 周囲温度および使用流体温度 | -5～55℃ (凍結がないこと) |
基準性能
| 出口空気大気圧露点 | -20℃ |
基準性能条件
| 入口空気流量 | 128 L/min (ANR) |
| 出口空気流量 | 100 L/min (ANR) |
| パージ空気流量 | 25 L/min (ANR) |
| 入口空気圧力 | 0.7 MPa |
| 入口空気温度 | 25℃ |
| 入口空気飽和温度 | 25℃ |
| 周囲温度 | 25℃ |
| 露点チェッカパージ空気流量 | 1 L/min (ANR) (入口空気圧力 0.7 MPa時) |
| マイクロミストセパレータろ過度 | 0.01 µm (捕集効率99.9％) |
| 精密減圧弁空気消費量 | 3 L/min (ANR) (入口空気圧力 0.7 MPa時) |
| 精密減圧弁設定圧力 | 0.005 ～ 0.2 MPa |
| 質量 | 1.9 kg |
"ANR"は20℃大気圧の状態値に換算した流量を示す。
エアパージユニットは防水仕様ではありません。水のかからない場所に設置してください。
PURGEエア圧
PURGEエア圧は以下の数値で使用してください。誤って高い圧力で使用すると、耐環境性能が失われることがあります。
| 入力エア圧 | 0.01～0.03MPa |
