ブレーキ解除ユニット

概要

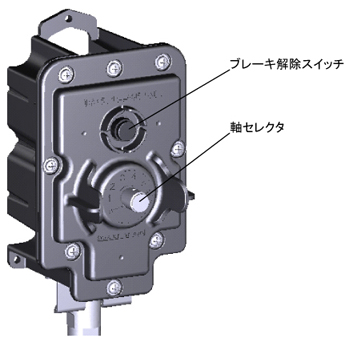

ブレーキ解除ユニットは、新規品と旧品があります。上図は新規品です。新規品と旧品は下記の違いがあります。

• 新規品 : 軸セレクタが黒色
• 旧品 : 軸セレクタが銀色

旧品の外観図については、PDFをご覧ください。

保護等級はIP54です。取付ボルト(M4 x 12)が3つ同梱されます。設備などに固定して使用してください。

使用方法

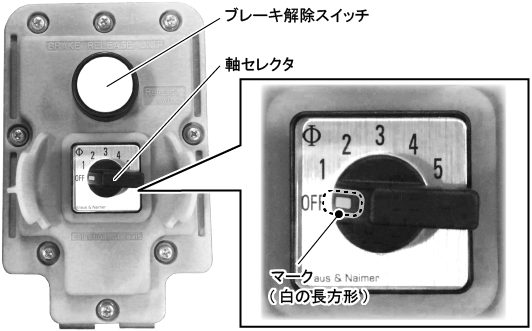

軸セレクタのマークを、ブレーキを解除したい軸にあわせ、ブレーキ解除スイッチを押します。ブレーキ解除スイッチを押している間、軸セレクタのマークをあわせた軸のブレーキが解除されます。

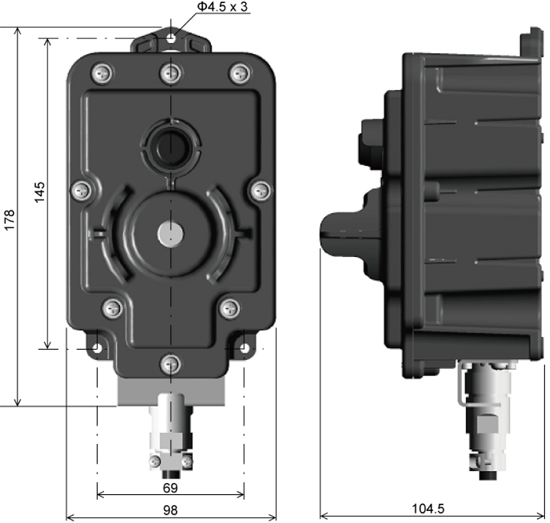

外形寸法と取り付け穴位置

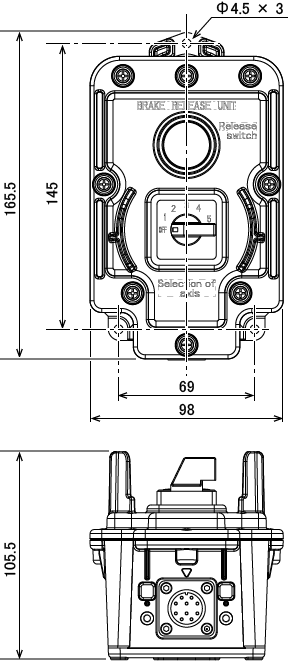

上図は新規品の外形寸法図です。旧品の外形寸法図はPDFを参照してください。

警告ラベル

ブレーキ解除ユニットには、警告ラベルが同梱されています。ブレーキ解除ユニットを設備に取り付けるときは、ブレーキ解除ユニット付近の見やすい位置に警告ラベルを貼り付けてください。
