ブレーキ解除ユニット(オプション品)

各軸のブレーキを解除するスイッチです。このスイッチの配線は各軸のブレーキ解除信号に直結されます。コントローラ電源ONのときのみブレーキ解除できます。

ケーブルは 4 m / 8 ｍ / 12 mです。

保護等級はIP54です。

詳細は「ブレーキ解除ユニット」参照

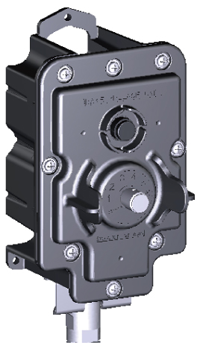

ブレーキ解除ユニットは、新規品と旧品があります。上図は新規品です。新規品と旧品は下記の違いがあります。 新規品 : 軸セレクタが黒色 旧品 : 軸セレクタが銀色 旧品の外観図については、PDFをご覧ください。

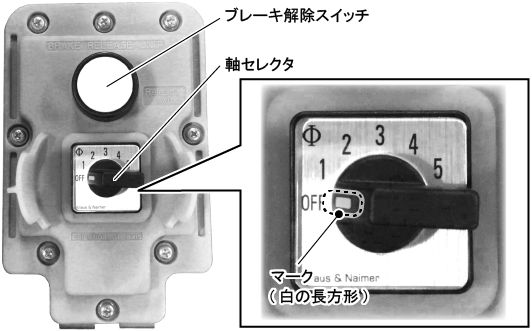

軸セレクタのマークを、ブレーキを解除したい軸にあわせ、ブレーキ解除スイッチを押します。ブレーキ解除スイッチを押している間、軸セレクタのマークをあわせた軸のブレーキが解除されます。
