将CALSET治具安装至第4轴

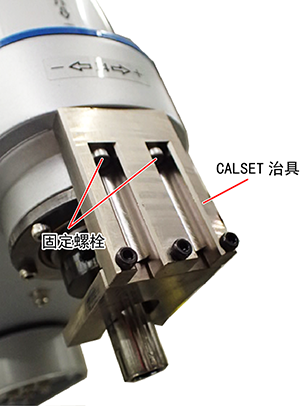

执行4轴的CALSET时，需要下图所示的CALSET夹具。

T轴（4轴）CALSET时的注意事项

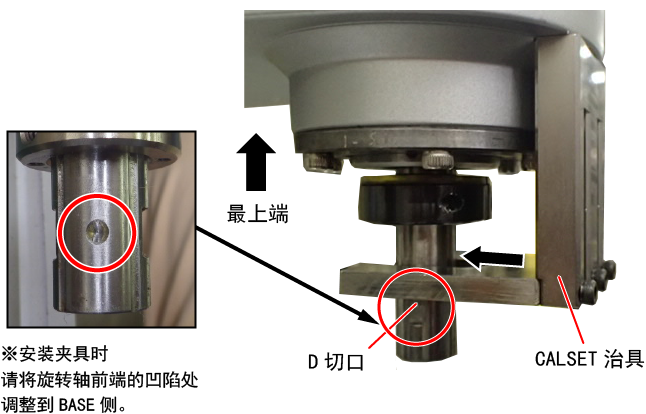

LPH-040A1时

1

请将T轴上升到最上端。

安装CALSET夹具时，请夹住D切口部分。

2

安装时请将CALSET夹具的固定螺栓对准机器人的螺栓孔。

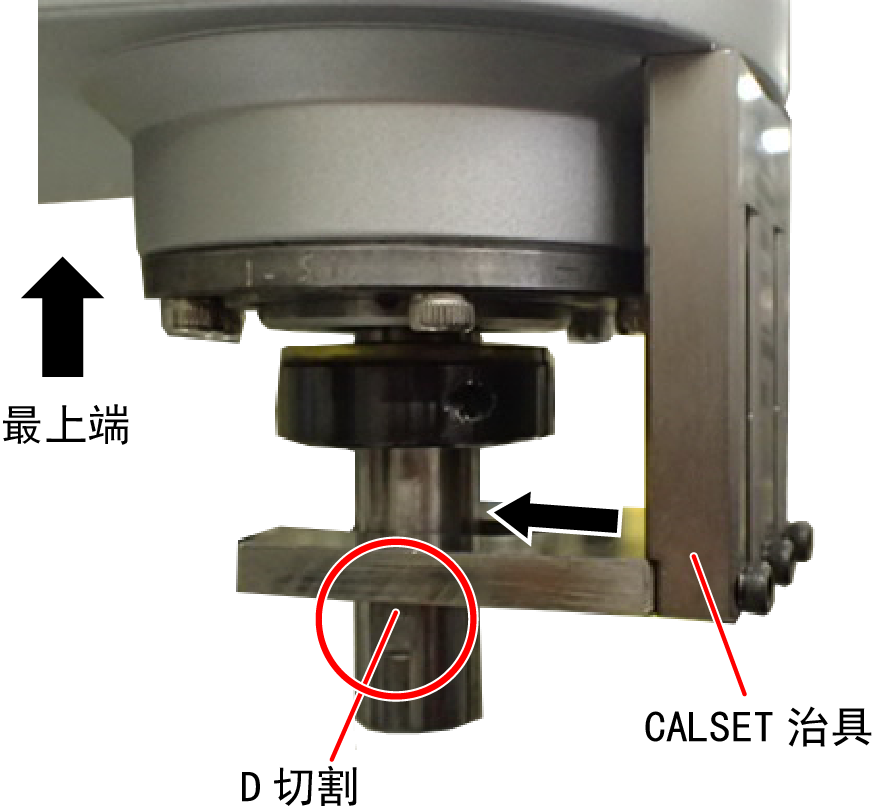

LPH-060A1、LPH-070A1时

1

安装CALSET夹具时，请夹住D切口部分。

2

安装时请将CALSET夹具的固定螺栓对准机器人的螺栓孔。

CALSET的步骤

1

解除要执行CALSET的轴的制动器，并置于CALSET位置。

2

通过多功能教导器进行CALSET。

操作方法请参照“CALSET操作菜单的显示”。
