ID : 2387

空气管道、信号线的连接器

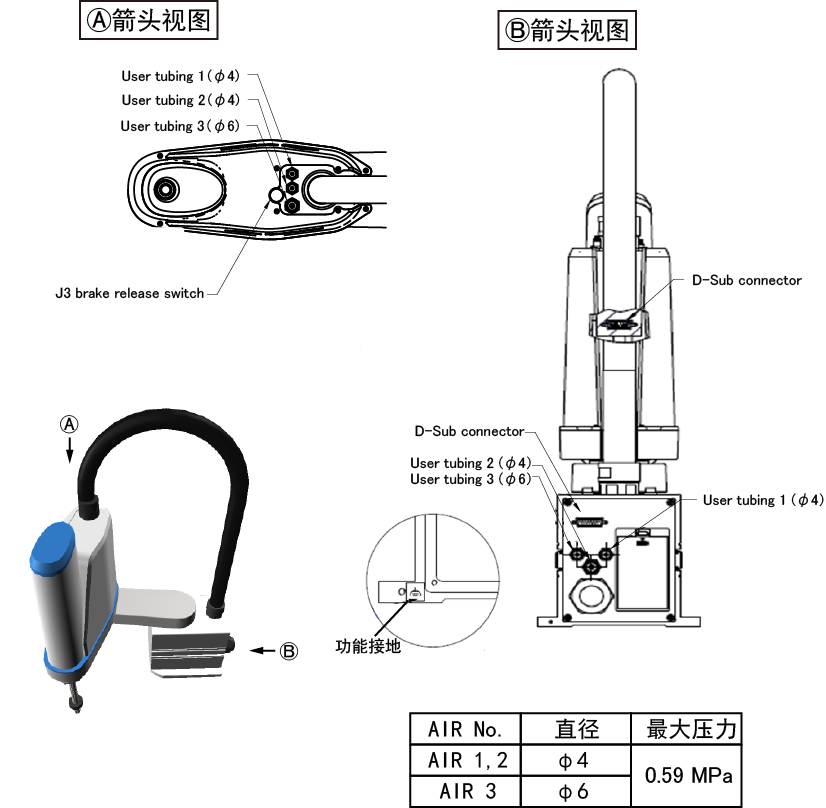

LPH-040A1时

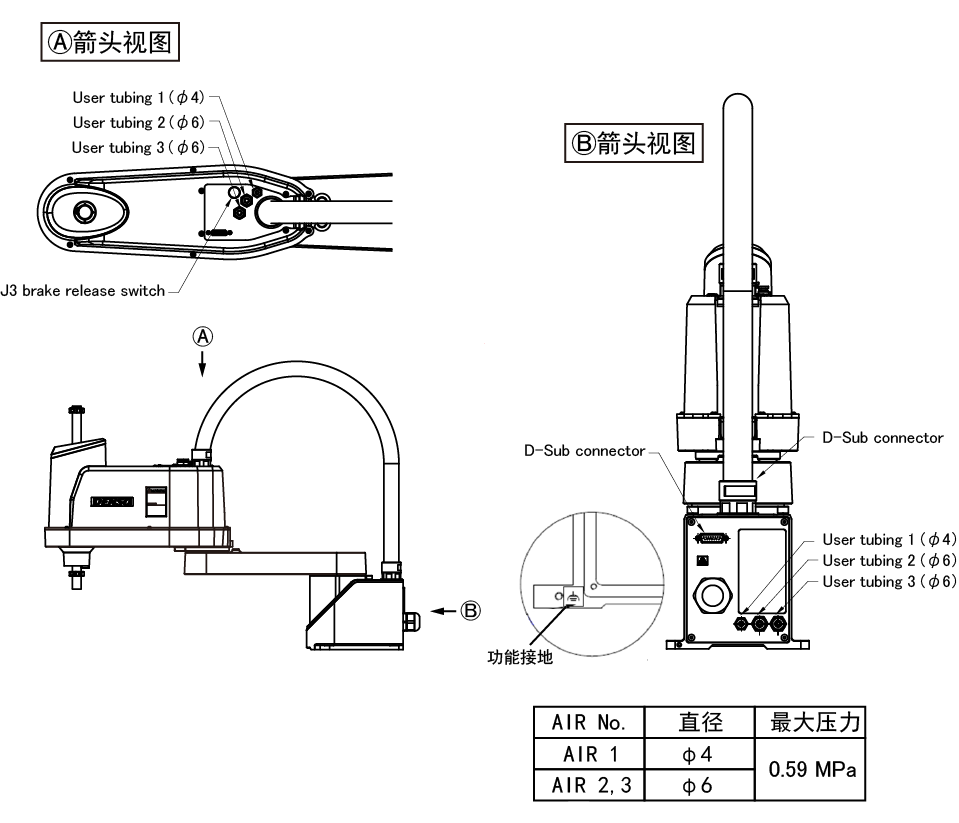

LPH-060A1、LPH-070A1时

  • 注1 : CN21的销钉编号1~15,和CN20的销钉编号1~15中的相同编号相连接。每条线路的容许电流为1A。
  • 注2 : CN20、CN21中请使用附带的连接器组件。
  • 注3 : LPH-060A1及LPH-070A1的CN21连接器和CN20连接器上安装有D-sub盖子。详细内容可以参考 "机器人本体的电气配线、气动配管方法"
连接器组件选件号 选件号 型式及选件名 外形图

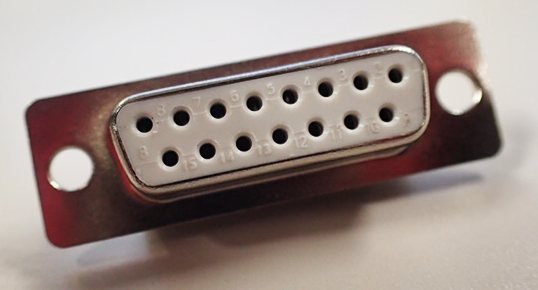

410889-0900 CN20用 410877-0960 17JE-13150-02-D1-A
(第一电子工业制造 插座连接器)
410877-0970 17JE-15H-1B-CF
(第一电子工业制造 直套)

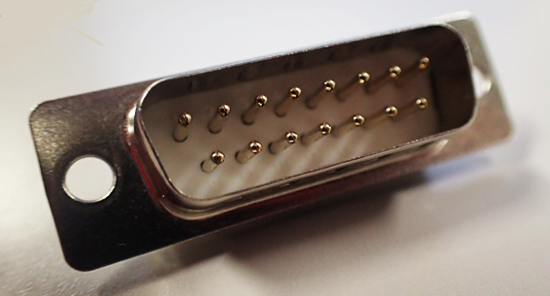

CN21用 410877-0950 17JE-23150-02-D1
(第一电子工业制造 销钉连接器)
410877-0970 17JE-15H-1B-CF
(第一电子工业制造 直套)

ID : 2387
