CALSET

CALSETとは

コントローラが認識する位置情報と、ロボット本体の実際の位置の関係を較正することを、CALSETといいます。CALSETでは、各軸にあらかじめ決められた固定できる位置があり、その位置とエンコーダ値を対応させるデータ (CALSET値) を作成します。このとき軸を固定した位置をCALSET位置と呼び、CALSET位置が何度であるかを記録したデータがRANG値です。

CALSETデータは、ロボット1台ごとに異なります。

モータ交換やエンコーダのバックアップ電池が消耗しエンコーダ内の位置データが消滅したときには、CALSETが必要になります。

ロボットのCALSETデータはお客様にて管理してください。「プロジェクトのバックアップについて」を参考にして、定期的にCALSETデータをバックアップしてください。

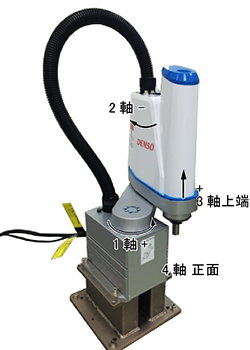

出荷時のCALSET位置

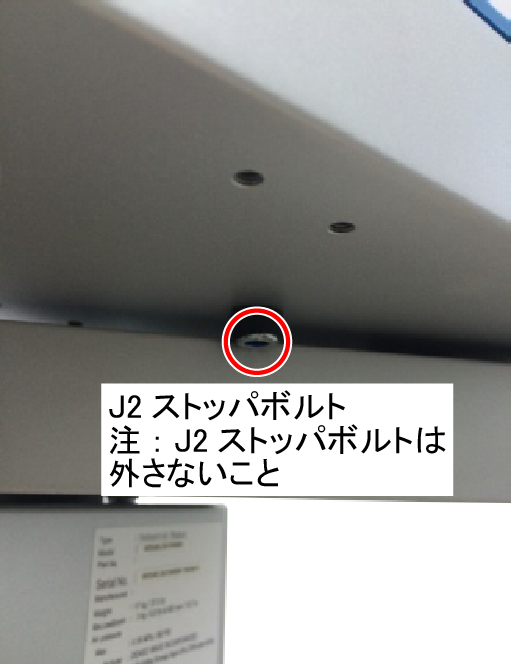

CALSETの準備作業

第1軸から第4軸までは、手でロボットの各軸をメカエンドに押し当てて位置を記録します。

CALSETを行なうときには、ロボットの各軸をメカエンドに押し当てるための動作スペースが必要です。
