エア配管、信号配線のコネクタ

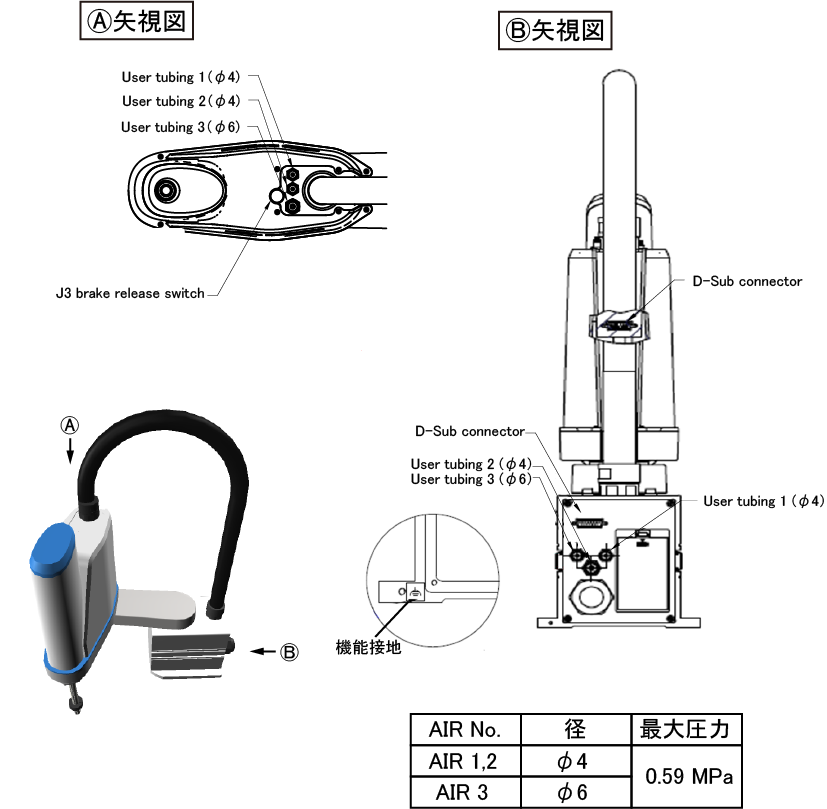

LPH-040A1の場合

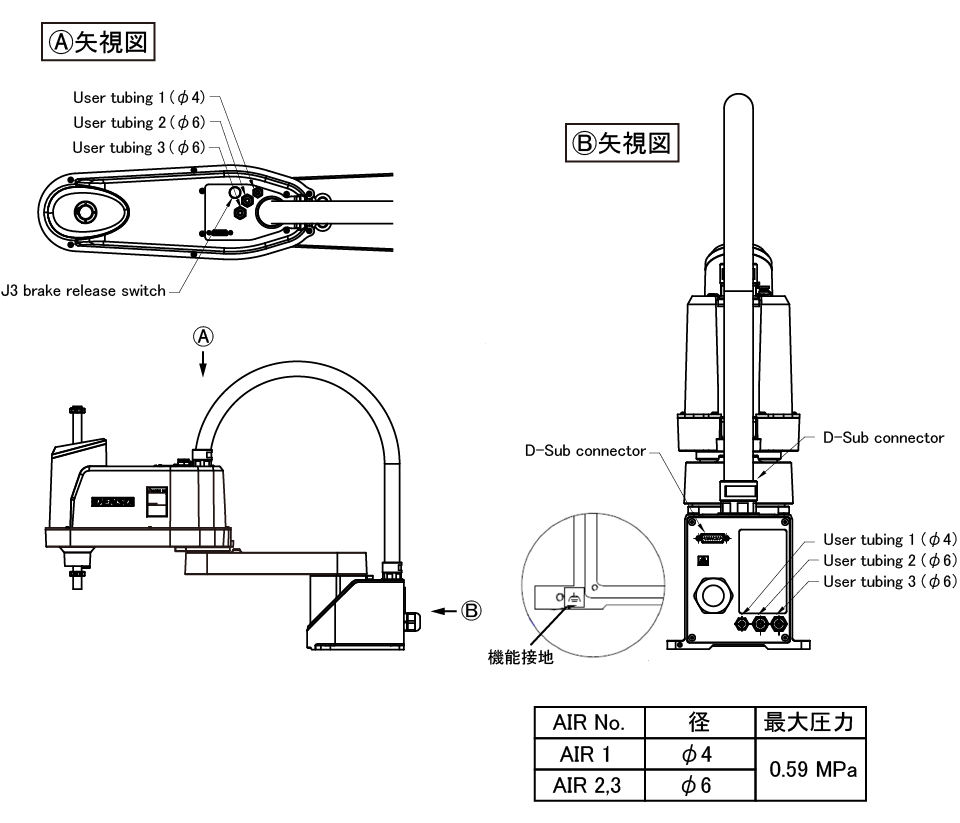

LPH-060A1、LPH-070A1の場合

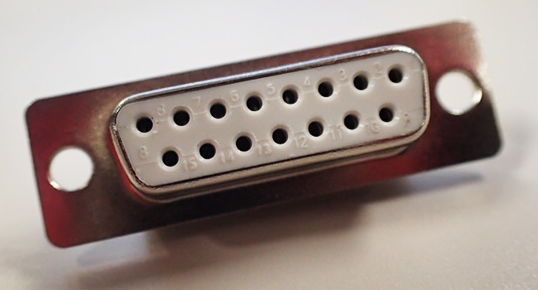

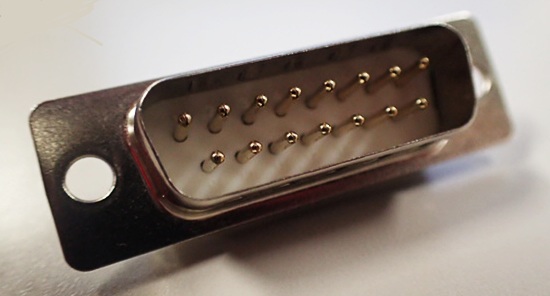

• 注1 : CN21のピン番号1～15とCN20のピン番号1～15は同じピン番号間が接続されています。許容電流は1ラインあたり1Aです。
• 注2 : CN20、CN21には付属のコネクタセットをお使いください。
• 注3 : LPH-060A1およびLPH-070A1には、CN21コネクタとCN20コネクタに、D-subカバーが組付いています。詳細は、"ロボット本体の電気配線、エアー配管方法"を参照してください。
