如何连接至AIR1/AIR2 （法兰/连接器面板）
在此对以下项目进行说明。
如何连接至法兰盘的AIR1/AIR2
1
向下述气动配管供给空气时，停止空气的供给。
- 连接的气动配管
- 如果已经将气动配管连接到法兰的AIR1/AIR2或连接器面板的AIR1/AI2，则是这些气动配管
2

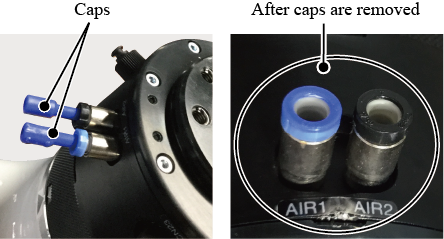

拆下AIR1和AIR2中，连接气动配管的接口的盖子。
3
将气动配管牢固地插入AIR1或AIR2的深处。作业至此结束。
AIR1和AIR2的形状相同。请注意不要接错。
如何连接至连接器面板的AIR1/AIR2
1
向下述气动配管供给空气时，停止空气的供给。
- 连接的气动配管
- 如果已经将气动配管连接到法兰的AIR1/AIR2或连接器面板的AIR1/AI2，则是这些气动配管
2

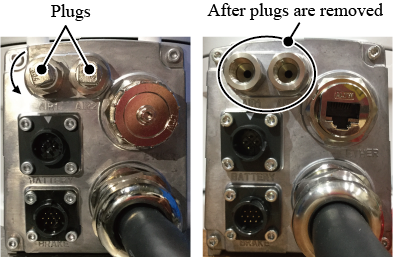

拆下AIR1和AIR2中，连接气动配管的接口的栓塞。栓塞是螺纹式的。请对着AIR1或AIR2向左旋转并拆下。
3
使用接头将气动配管连接到AIR1或AIR2。作业至此结束。
AIR1和AIR2的形状相同。请注意不要接错。
从AIR1/AIR2拆下气动配管时的注意事项
切断空气动力源后，请务必确认配管内没有残压，然后再拆下气动配管。
