使用EtherNet/IP子局端子时的注意事项

在此分下述项目说明。

• 关于输入输出大小
• 关于不使用EDS文件的配置

关于输入输出大小

通过EtherNet/IP子局端子发送接收的数据比WINCAPSIII中设定的输入输出规格多4byte。

此4byte为EtherNet/IP子局端子的系统预留数据，客户无法使用。

在主局的配置器中设定EtherNet/IP子局端子时，请将规格设定得比WINCAPSIII中设定的输入输出规格多4byte。

下面是一个示例。

另外，系统预留数据将被配置到输入数据及输出数据的开头。从主局看到的EtherNet/IP子局端子的开头数据是4byte后面的数据。

下面是一个示例。

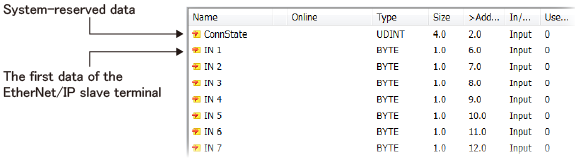

输入数据

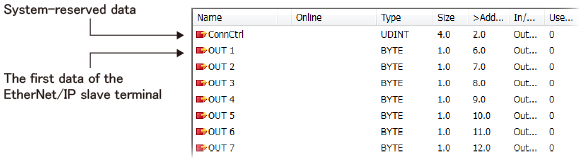

输出数据

关于不使用EDS文件的配置

如果在不使用EtherNet/IP子局端子的EDS文件的情况下在主局进行配置，则需要设定实例编号。请设定以下编号。

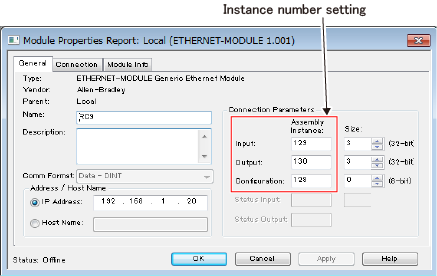

下面是一个示例。
