LED显示

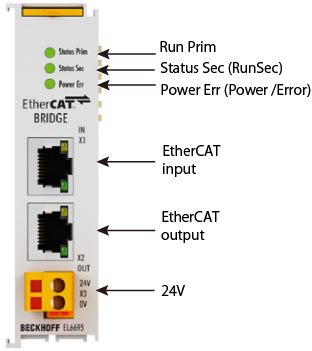

EtherCAT桥接端子的前操作面板
显示详细
显示的详细内容如下所示。
详细内容请参照“WINCAPSIII可设定的I/O选项”链接的EtherCAT桥接端子的个别使用说明书。“7.5 诊断”中有记载。
| LED | 状态 | 含义 |
|---|---|---|
| Run Prim |
熄灭 | EtherCAT状态机的状态: INIT = 端子的初始化、 或 BOOTSTRAP = 端子的固件更新用功能 |
Run Sec (支持的子局侧动作状态) |
绿色闪烁 | EtherCAT状态机的状态: PREOP = 邮箱通信的状态、从标准设定变更 |
| 绿灯低速闪烁 | EtherCAT状态机的状态: SAFEOP = Sync Manager频道以及分布式时钟的验证 输出为安全状态 |
|
| 绿灯亮灯 | EtherCAT状态机的状态: OP = 标准的动作状态。可进行邮箱以及过程数据通信 | |
| 熄灭 | 无供电 | |
| Power/Error (电源状态) |
橙色 | 仅由一级或二级供电 |
| 红灯闪烁 | FW更新失败，向BECKOFF的服务发送端子 | |
| 绿 | 两侧供电中，使用24V输入 |
