LED显示

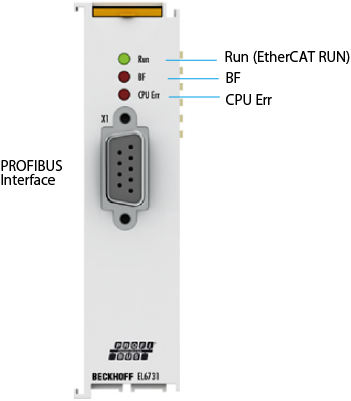

EtherNet/IP子局端子的前操作面板
PROFIBUS界面
9销钉D-sub孔连接器，通信方式为RS-485。
显示详细
显示的详细内容如下所示。
详细内容请参照“WINCAPSIII可设定的I/O选项”链接的PROFIBUS子局端子的个别使用说明书。“5.1.8.1 LED的说明”中有记载。
| LED | 表示 | 说明 | |
|---|---|---|---|
| RUN | 绿 | 该LED表示端子的动作状态。 | |
| 熄灭 | EtherCAT状态机的状态: INIT = 端子的初始化、 BOOTSTRAP = 端子的固件更新用功能 |
||
| 闪烁(200毫秒) | EtherCAT状态机的状态: PREOP = Sync Manager频道以及分布式时钟的验证 输出为安全状态 |
||
| 熄灭(1 s) 亮灯(200 ms) |
EtherCAT状态机的状态: SAFEOP = Sync Manager频道以及分布式时钟的验证、输出为安全状态 |
||
| 亮灯 | EtherCAT状态机的状态 OP = 标准的动作状态。可进行邮箱通信以及过程数据通信 |
||
| BF | 红 | 熄灭 | DP主局为CLEAR/OPERATE模式，所有DP子局为数据交换状态。 |
| 闪烁 | DP主局为CLEAR/OPERATE模式，至少1个DP子局为数据交换状态。 | ||
| 亮灯 | DP主局为STOP模式。 | ||
| CPU Err | 红 | 亮灯 | EL6731处理器错误 |
| 闪烁1次 | EL6731处理器启动 | ||
