LED显示

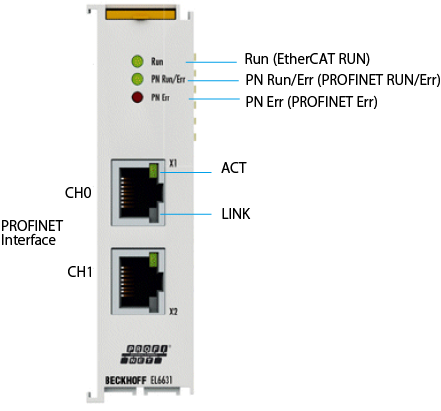

PROFINET RT装置端子的前操作面板
| 名称 | 说明 |
|---|---|
| Run | 在正确利用IPC与EtherCAT进行通信时亮灯。 |
| PN RUN/Err | 正确通过PROFINET进行通信时亮灯。 |
| PN Err | 在正确进行网络通信时亮灯。 |
| LINK | EtherNet一旦连接上，即会亮灯。 |
| ACT | EtherNet框在接收发送时闪烁。 |
PROFINET RT界面
指RJ45机械连接器。请使用CH0、CH1中的任意一个。
显示详细
显示的详细内容如下所示。
内容详情请参照链接到“可通过WINCAPSIII设定的I/O选项”的PROFINET RT设备端子个别使用说明书。记载在“3.1.3 EL6631-0010 - LED”中。
EtherCAT诊断用LED
| LED | 显示 | 说明 | |
|---|---|---|---|
| RUN | 绿 | 熄灭 | EtherCAT状态机的状态: INIT = 端子的初始化、 BOOTSTRAP = 端子的固件更新用功能 |
| 闪烁(200毫秒) | EtherCAT状态机的状态: PREOP = 邮箱通信的状态、从标准变更设定 |
||
| 熄灭(1 s) 亮灯(200 ms) |
EtherCAT状态机的状态: SAFEOP = Sync Manager频道以及分布式时钟的验证、输出为安全状态 |
||
| 亮灯 | EtherCAT状态机的状态 OP = 标准的动作状态。可进行邮箱通信以及过程数据通信。 |
||
PROFINET RUN/Err的LED诊断
| 颜色：绿 | 颜色：红 | 含义 |
|---|---|---|
| 亮灯 | 熄灭 | EL端子已设定参数 |
| 熄灭(1 s) 亮灯(200 ms) |
熄灭 | EL6631-0010中IP地址未设定 |
| 闪烁 200 ms |
熄灭 | EL6631-0010中PROFINET名称未设定 |
| 熄灭 | 闪烁 200 ms |
EL6631-0010启动中 |
PROFINET Err的LED诊断
| 颜色：绿 | 颜色：红 | 含义 |
|---|---|---|
| 亮灯 | 熄灭 | EL端子正在数据交换中 |
| 闪烁 200ms |
熄灭 | EL端子正在数据交换中，但插件状态为停止 |
| 熄灭(1 s) 亮灯(200 ms) |
熄灭 | EL端子正在数据交换中，但模块不同 |
| 熄灭 | 闪烁 500ms |
AR未确立、 连接的建立未初始化 |
| 闪烁 500ms |
闪烁 500ms |
正在经由PROFINET识别EL6631-0010 |
LED启动
| Run | PN Run/Err | PN Err | 含义 |
|---|---|---|---|
| 熄灭 | 熄灭 | 熄灭 | 未向E总线供应电源电压、供电时需要更换EL6631-0010 |
| 熄灭 | 熄灭 | 红灯亮灯 | EL6631-0010启动中，约10秒钟之后熄灭，如果没有熄灭 需要更换EL6631-0010 |
