AIR1/AIR2 (フランジ/コネクタパネル) への接続方法

ここでは、以下の項目について説明します。

• フランジのAIR1/AIR2への接続方法
• コネクタパネルのAIR1/AIR2への接続方法

フランジのAIR1/AIR2への接続方法

1

下記のエア配管にエアが供給されている場合、エアの供給を止めます。

• 接続するエア配管
• すでにフランジのAIR1/AIR2およびコネクタパネルのAIR1/AI2のいずれかにエア配管を接続済みの場合、それらのエア配管

2

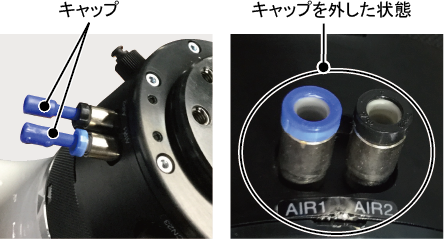

AIR1とAIR2のうち、エア配管を接続する方のキャップを外します。

3

AIR1またはAIR2にエア配管を奥までしっかりと差し込みます。以上で終了です。

コネクタパネルのAIR1/AIR2への接続方法

1

下記のエア配管にエアが供給されている場合、エアの供給を止めます。

• 接続するエア配管
• すでにフランジのAIR1/AIR2およびコネクタパネルのAIR1/AI2のいずれかにエア配管を接続済みの場合、それらのエア配管

2

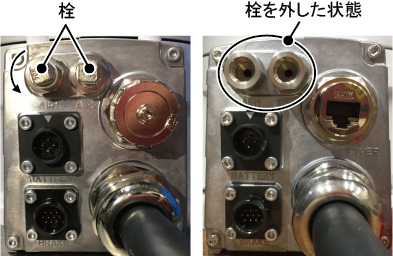

AIR1とAIR2のうち、エア配管を接続する方の栓を外します。栓はねじ式になっています。 AIR1またはAIR2に向かって左に回して外してください。

3

AIR1またはAIR2に、継手を使用してエア配管を接続します。以上で終了です。

AIR1/AIR2からエア配管を外す際の注意事項
