パネルなどの取り外し方

1

ロボットコントローラの電源を切ります。

2

ケーブルマルチ引出板用防水カバーのねじをプラスドライバで外します。
その後、ケーブルマルチ引出板用防水カバーをロボットコントローラから外します。

3

ケーブル引出口のねじをプラスドライバで外します。
その後、ケーブル引出口をロボットコントローラから外します。

4

左側面パネルと上面パネルを固定しているボルトを六角レンチで緩めます。

各パネルを固定しているねじの場所は、下図の黒丸で囲んだ箇所です。

その後、各パネルを取り外します。

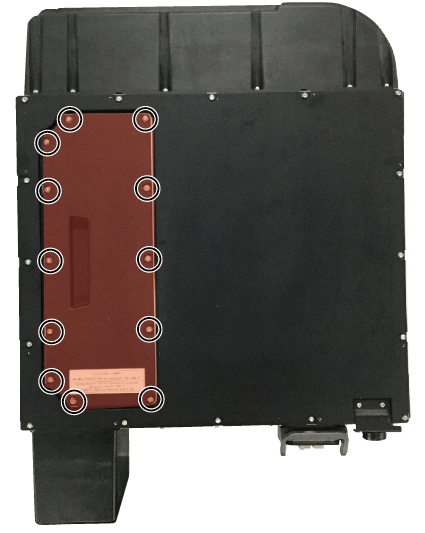

上面パネル (計12個)

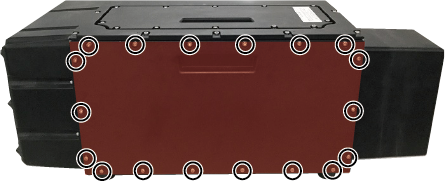

左側面パネル (計18個)

以上で作業は終了です。
