フェンスモデルの作成

バーチャルフェンス機能またはセーフティバーチャルフェンス機能で使用するフェンスモデルを作成、編集します。

作成手順

1

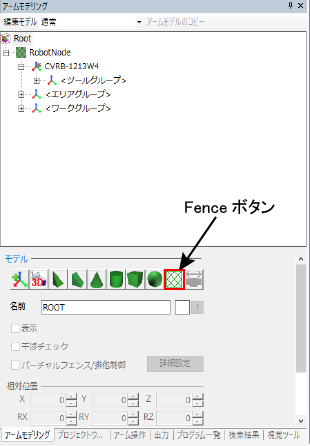

「アームモデリング」 (fence) ボタンをクリックします。

2

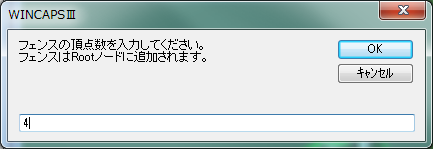

フェンスの側面の数を入力します。側面数は、3～10の範囲で入力します。

3

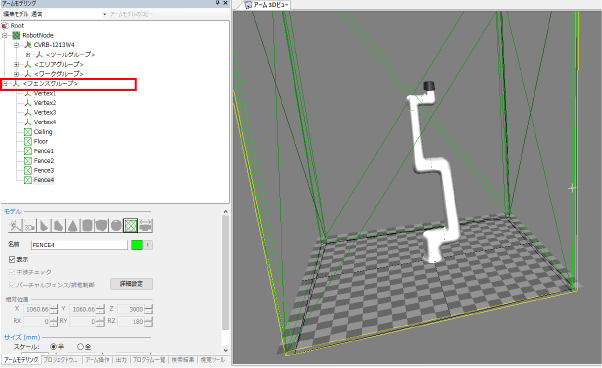

「アームモデリング」に<フェンスグループ>が追加され、アーム3Dビューイメージが表示されます。

名前	意味	備考
<フェンスグループ>	親ノード	Root直下に追加され、この下にVertex*、Celing、Floor、Fence*が子ノードとして追加されます。
Vertex1~10	フェンスを真上から見たときに形作られる多角形の頂点	フェンスのサイズや形状を変更する場合に選択します。
Ceiling	天井	デフォルトは非表示です。
Floor	床	デフォルトは非表示です。
Fence1～10	壁	原点 (0,0) 位置から半径400mmの円周上に均等に配置されます。

4

必要に応じてフェンスの位置、サイズを編集します。

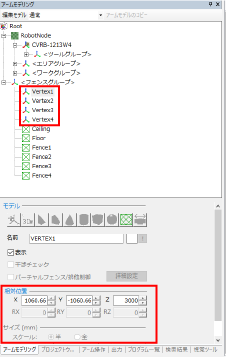

フェンスの位置やサイズを変更する場合、Vertex*を選択しフェンスの頂点を[相対位置]で移動させることで変更します。
