各パネルの取り付け方

ロボットコントローラには、新規品と旧品があり、形状が異なります。ここには新規品の内容を記載しています。旧品の各パネルの取り付け方については、PDFをご覧ください。

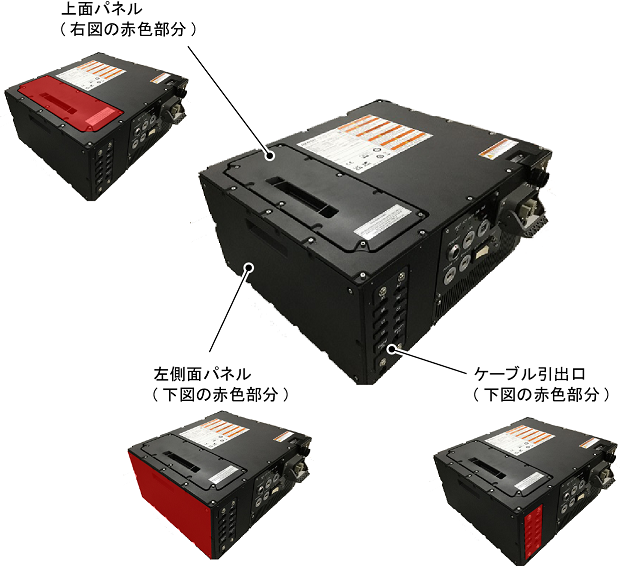

下図の2つのパネルとケーブル引出口を取り付けます。

各パネルを固定するねじは、下記締め付けトルクで締め付けてください。

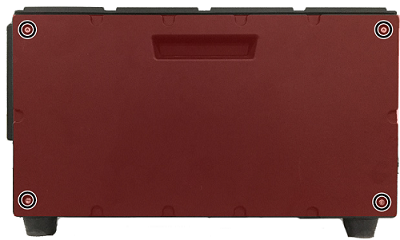

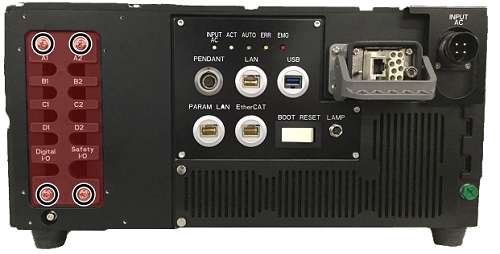

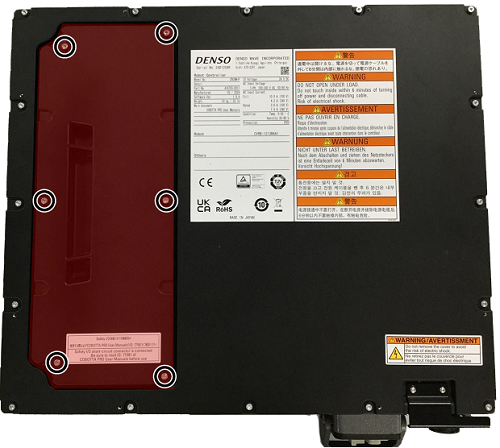

各パネルを固定するねじの場所は、下図の黒丸で囲んだ箇所です。

以上で作業は終了です。
