各パネルの取り外し方

ロボットコントローラには、新規品と旧品があり、形状が異なります。ここには新規品の内容を記載しています。旧品の各パネルの取り外し方については、PDFをご覧ください。

1

ロボットコントローラの電源を切ります。

2

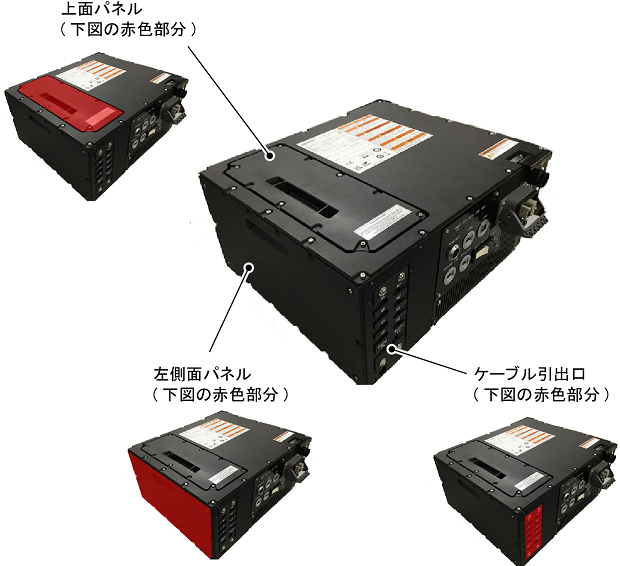

下図の2つのパネルとケーブル引出口を取り外します。

各パネルを固定しているねじの場所は、下図の黒丸で囲んだ箇所です。

各パネルを固定しているねじ

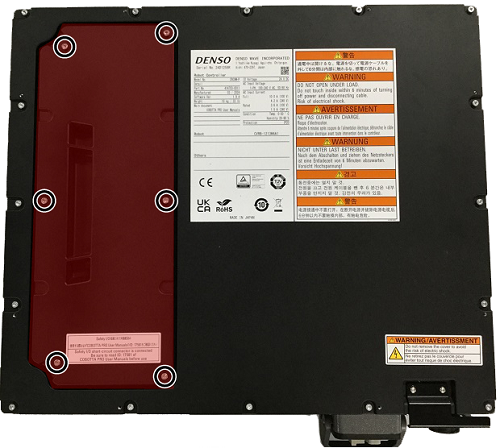

上面パネル (計6個)

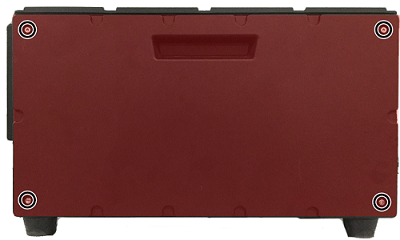

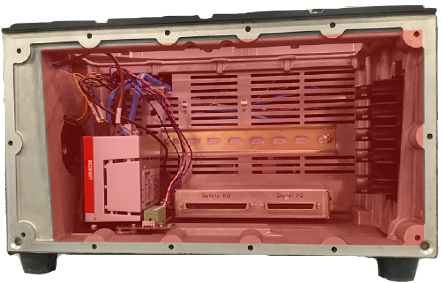

左側面パネル (計4個)

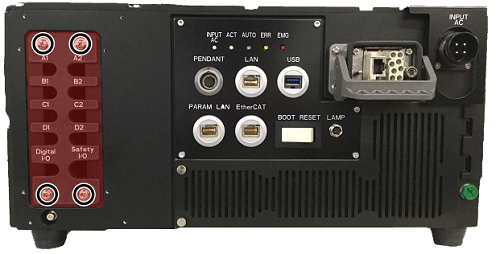

ケーブル引出口 (計4個)

以上で作業は終了です。
