AC電源ケーブルの接続

1

一次側電源のブレーカを落とします。

2

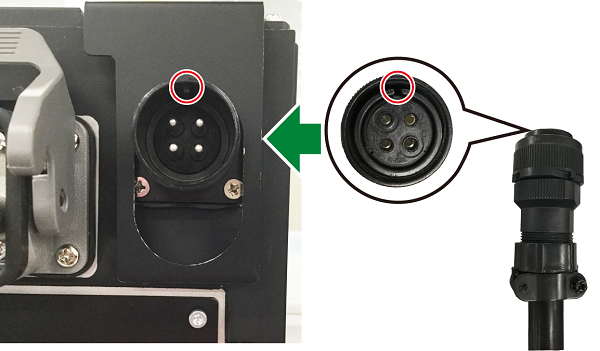

ロボットコントローラのAC電源コネクタ突起とAC電源ケーブルのコネクタの切欠きを合わせます。

3

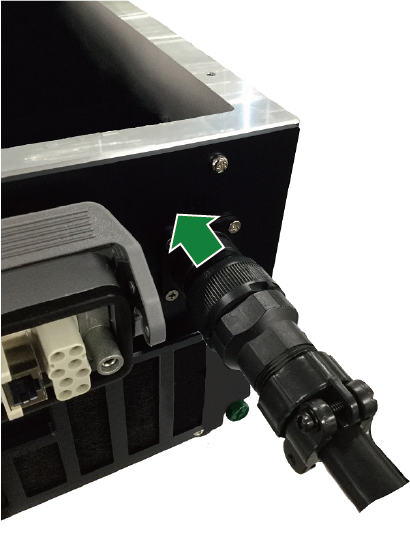

AC電源ケーブルのコネクタを奥まで差し込みます。

4

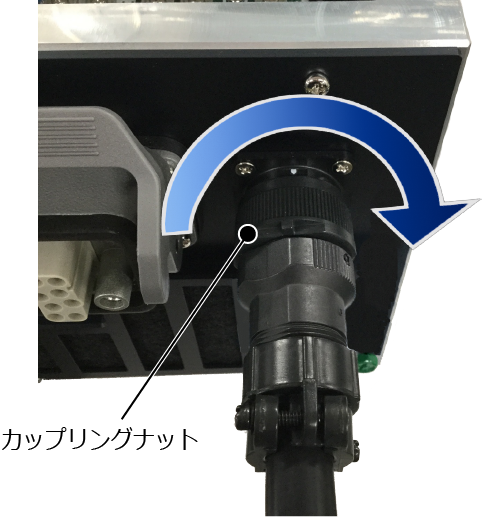

AC電源ケーブルのカップリングナットを、ロボットコントローラに向かって右側に回します。途中で回らなくなるので、そこまで回してください。コネクタがロックされます。

コネクタをロックしないと、接触不良により、ロボットが異常動作する恐れがあります。
