本体間ケーブルの接続

本体間ケーブルの曲げR(内径)は、ケーブルが動く状態で使用する場合は180㎜ 以上、動かない状態で使用する場合は110㎜以上の幅を確保してください。過度の曲げは断線の原因となります。

ロボットコントローラの電源が切れていることを確認してから作業を行ってください。
本体間ケーブルは、破損や断線などを防ぐためにカバーをつけるなど、適切な保護を行ってください。

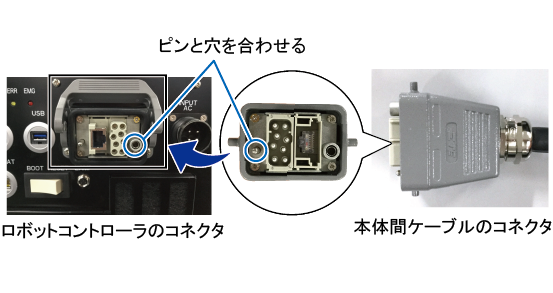

逆向きにすると挿入できません。
