Hand I/O 电缆的连接
说明将Hand I/O电缆连接到机器人控制器的步骤。
连接步骤
1

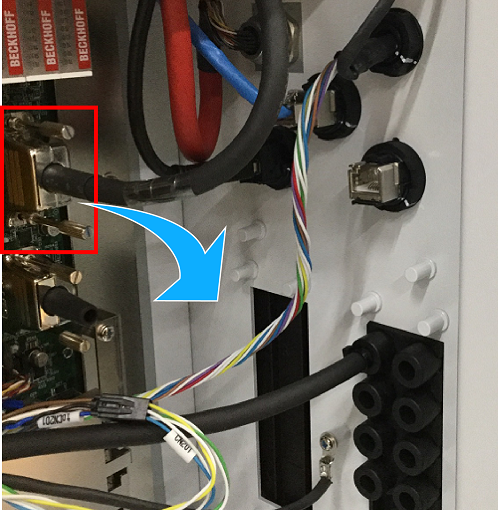

拆下插入控制器内部背板Hand I/O连接器中的连接器。
- 出厂时，VLA用的机器人控制器连接着与本体间电缆相连的连接器。
不使用Hand I/O电缆时，请将该连接器插入Hand I/O连接器。 - 拆下的连接器请不要接触到背板及其他连接器等。
2
从多孔电缆过线板将Hand I/O电缆引入到机器人控制器内部。
3
将Hand I/O电缆的连接器插入机器人控制器内部的Hand I/O连接器。
至此，Hand I/O 电缆的连接完成。
