AC电源电缆的连接

1

将MC9系列控制器的电源开关切换为“电源断开”的状态。

2

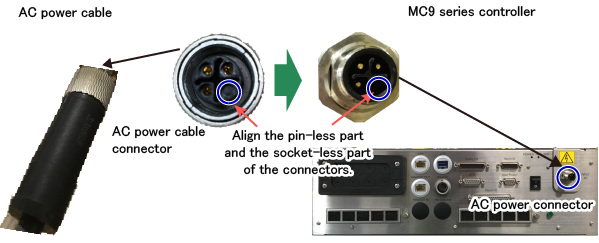

将电源电缆的连接器插入MC9系列控制器的AC电源连接器。此时，请将AC电源电缆的引脚和AC电源电缆的连接器插口对准。此外，请向深处插入AC电源电缆的连接器。

3

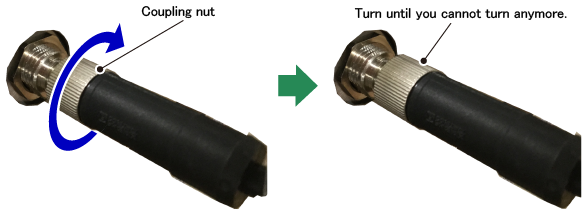

朝MC9系列控制器向右侧转动AC电源电缆的联轴器螺母。中途不旋转，因此请旋转到此处。连接器锁定。

若不锁定连接器，则可能因接触不良导致MC9系列控制器异常动作。
