MC9系列控制器的固定方法

MC9系列控制器可固定型安装、壁挂、直立安装、插入到19英寸支架安装。

固定型安装

MC9系列控制器底面的橡胶垫脚请全部设置在平坦的场所

壁挂、直立安装

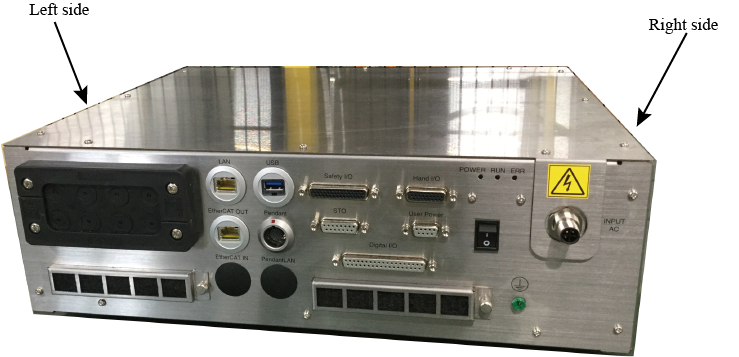

拆下MC9系列控制器底面的橡胶垫脚，利用控制器左右两侧侧面的固定孔，用客户自备的L字形金属件等固定。

用于安装控制器固定件的落实请满足以下规格使用。

• 螺纹孔深　M5 长度7[mm]以下
• 紧固扭矩　　3.3[Nm]±20%

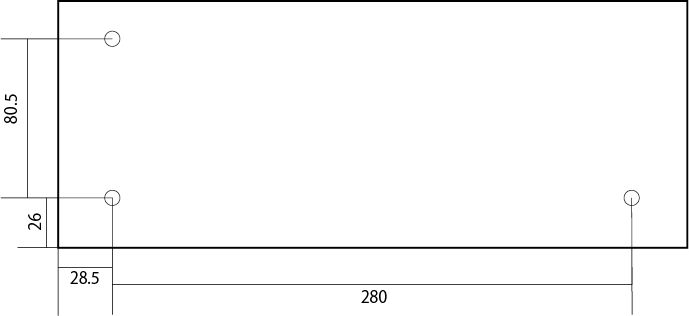

  • 右侧面(单位 : mm)

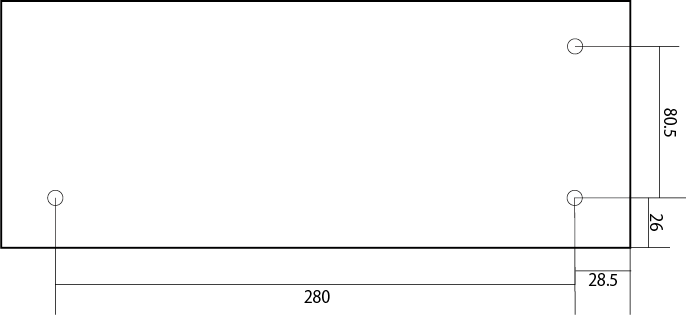

  • 左侧面(单位 : mm)

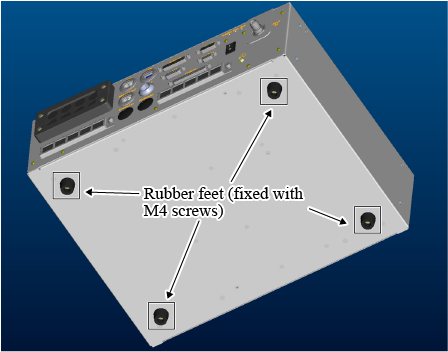

橡胶垫脚用M4螺丝固定。如果不需要，请拆下后再使用。

插入19英寸支架

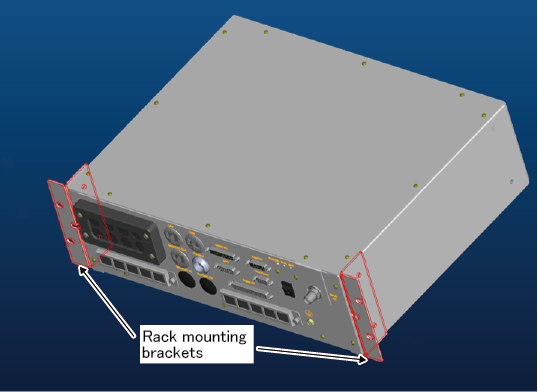

插入19英寸支架时，请使用选件支架安装托架。

支架安装托架的安装方法

1

拆下MC9系列控制器底面的橡胶垫脚。

2

利用MC9系列控制器右侧面、左侧面的安装孔，固定支架安装托架。

固定支架安装托架时，请使用支架安装托架套件附带的安装用螺丝。

安装时的紧固扭矩为3.3[Nm]±20%。
