ID : 9763
编辑数据通信画面的显示和变更(选择COM时)
操作路径 : [F6 设定]-[F5 通信与启动权]-[F3 数据通信]-[选择装置的COM]
变更COM装置的数据通信设定。

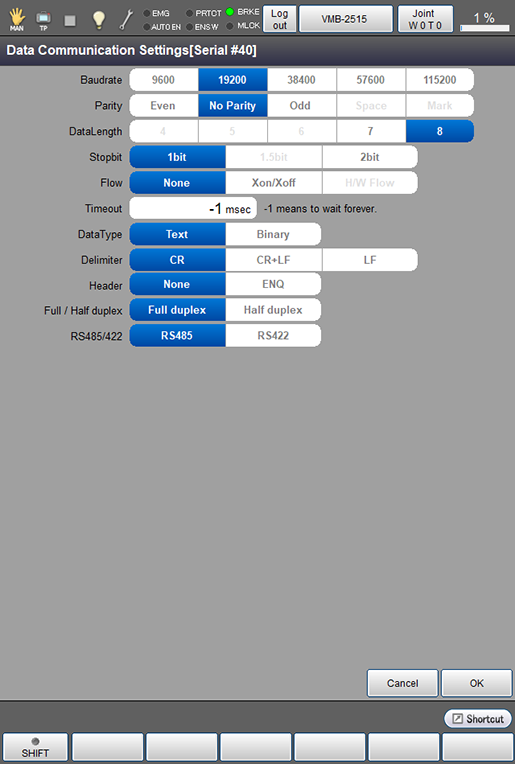

选择装置的COM后按下[F5 编辑]，则显示以下[编辑数据通信]画面。
当前选择的项目反衬显示。
可直接触摸画面选择设定项目。选择各变更项目后按压[编辑数据通信]画面中的[OK]来确定设定变更。
| 项目 | 说明 |
|---|---|
| 波特率 | 设定每秒的传送比特数。 |
| 奇偶性 | 设定错误检查的奇偶性。 |
| 数据长度 | 设定数据长度的比特数。 |
| 停止比特 | 设定停止比特的长度。 |
| 流程控制 | 设定流程控制。 |
| 超时 | 设定服务器无应答时的超时时间[ms]。如果设为“-1”，无限等待。 |
| 数据类型 | 设定数据类型。 |
| 间隔符 | 指定文本类型时，指定通信用文本的分隔符。 选择“CR“(0x0D)、“CR+LF“(0x0D 0x0A)或者“LF”(0x0A)。 |
| 头文件 | 指定文本类型时，指定通信用的头文件。选择无头文件或者“ENQ”(0x05)之一。 |
| 全/半双工 | 选择“全双工”或者“半双工”之一。 |
| RS485/422 | 选择“RS485”或者“RS422”之一。 |
ID : 9763
