配置对象

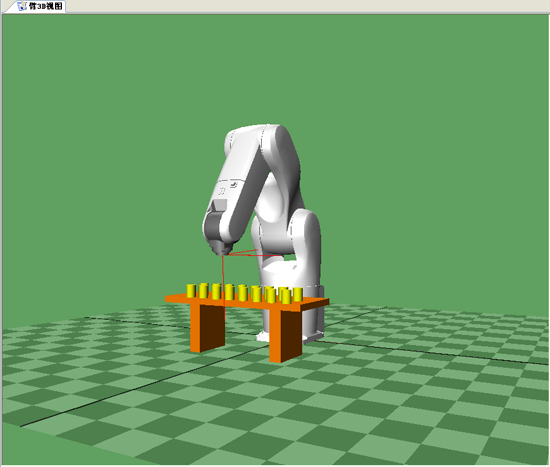

在[臂3D视图]上配置托板架、托板、工件等。

配置示例

此处，以托板架的创建方法为例进行说明。

1

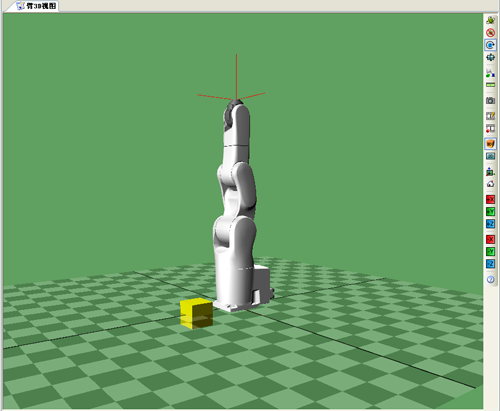

从[显示]菜单中选择[臂3D视图]。

显示[臂3D视图]。

2

指定创建对象的位置。

在[对象树]上，选择要创建的母对象。

3

单击[臂建模]的(Box)按钮。

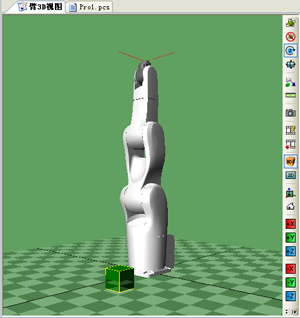

在[臂3D视图]上显示对象(Box)。

4

变更对象的名称、颜色。

• 变更名称
  在[对象树]上显示右键菜单，选择[变更名称]。对象名称为可输入状态时，可进行变更。

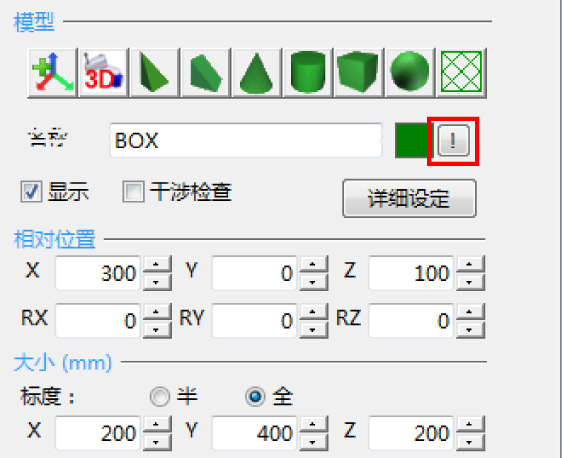

• 变更颜色

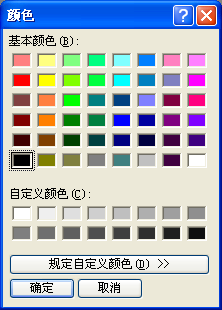

  点击[臂建模]中的[颜色选择]按钮，在[颜色设定]对话框中变更对象颜色。
  　

5

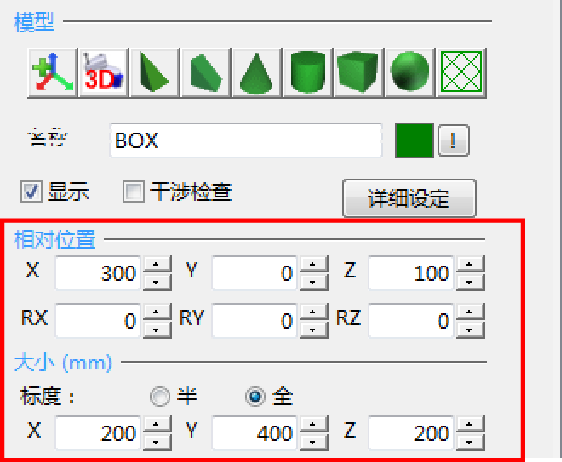

变更对象的位置、大小。
　

6

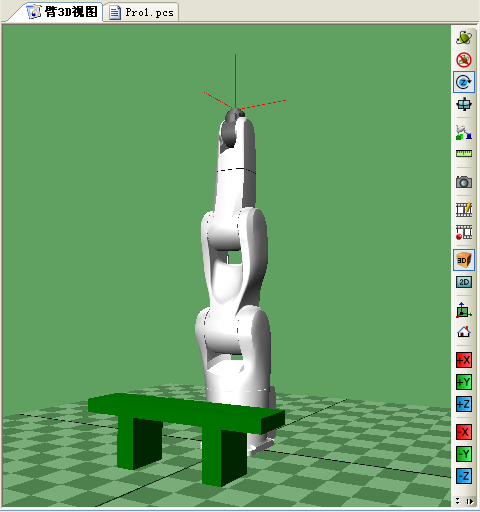

同样追加对象，完成托板架的创建。

变更显示方法

可通过[臂建模]的[详细设定]按钮，变更对象的显示方法。

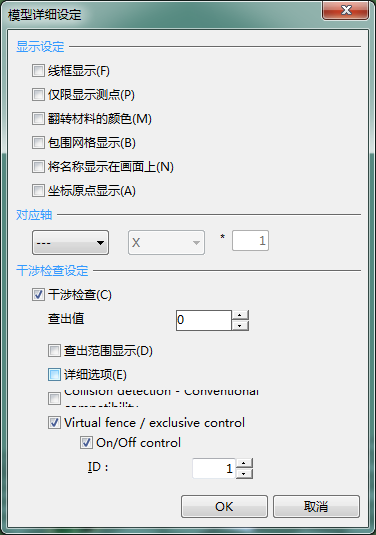

单击[详细设定]按钮时，显示以下对话框。

[显示设定]

设定对象显示的详细内容。

[对应轴]

使用带附加轴的项目时，设定与附加轴对应的运行对象。设定轴、运行情况、运行单位。

[干涉检查设定]

• 干涉检查
  设为干涉检查功能的对象时，勾选。
• 检测等级
  设定干涉检查时查出范围的详细内容。
• 查出范围显示
  在[臂3D视图]上显示干涉检查时的检测范围时，勾选。
• 详细选项
  详细设定干涉检查（对象单位）时，勾选。
• 干涉检查法-与以前兼容
  以以前的方式进行干涉检查时，勾选。
• 虚拟栅栏/排他控制
  设为虚拟栅栏/排他控制的对象时，勾选。
• On/Off控制
  通过程序切换有效/无效时，勾选，设定模型的ID。
