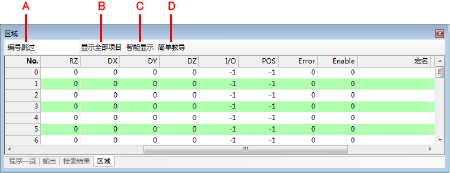

区域设定

项目说明

A：“编号跳过”按钮

显示指定编号的行。

B：“显示全部项目”按钮

切换显示/不显示检测间隔、检测姿势等详细信息项目。

C：“智能显示”按钮

仅显示智能栏标记的项目。

D：“简单教导”按钮

显示区域坐标中的“简单设定画面”。
简单设定的结果反映至所选择编号的区域坐标。

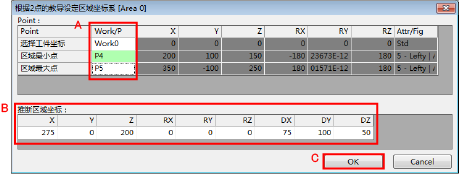

简单设定

使用已示教的P型变量编号设定区域坐标。
如果可以从指定的P型变量计算区域坐标，则在推断区域坐标中显示计算结果。按压[OK]按钮后，则结果会登记到调用的区域编号中。

A：示教点

指定用于计算的已示教的工件坐标编号和P型变量编号。

B：推断区域坐标

如果可以从示教点计算区域坐标，显示计算结果，[OK]按钮变为有效。

C：[OK]按钮

在区域坐标上设定推断区域坐标上显示的结果。
