Hand I/Oケーブルの接続

Hand I/Oケーブルをロボットコントローラに接続する手順を説明します。

接続手順

1

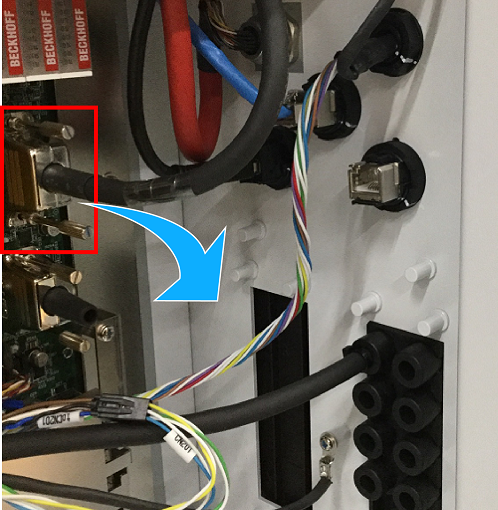

コントローラ内部のバックプレーンボードのHand I/Oコネクタに差し込まれているコネクタを外します。

2

ケーブルマルチ引出板からHand I/Oケーブルをロボットコントローラ内部に引き込みます。

3

Hand I/Oケーブルのコネクタをロボットコントローラ内部のHand I/Oコネクタに差し込みます。

以上で、Hand I/Oケーブルの接続は完了です。
