WINCAPSIII

WINCAPSIIIとMC9コントローラ(IPC付き)の通信ケーブル接続方法

WINCAPSIII(PC)とMC9コントローラ(IPC付き)のデータ通信のためには、通信ケーブルで接続する必要があります。下記の方法でケーブルを接続して下さい。

Ethernet接続

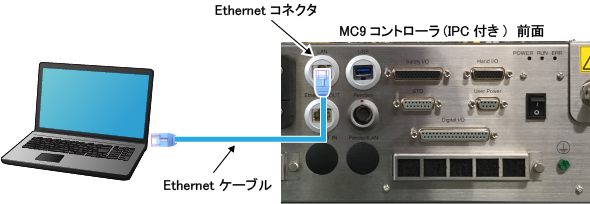

• 1対1 接続の場合

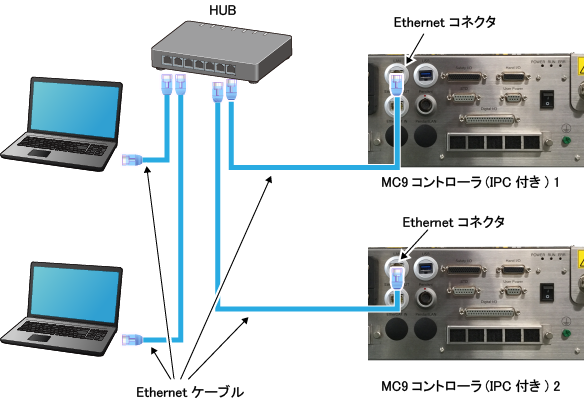

• N対N 接続の場合

WINCAPSIIIとMC9コントローラ(IPCレス)の通信ケーブル接続方法

MC9コントローラ(IPCレス)とWINCAPSIIIを接続する場合、MC9コントローラ(IPCレス)前面に接続することはできません。

お客様用意のIPCのソフトウェアインストール時に[Local Area Connection]に設定したLANポートに接続してください。
