上面パネルの閉じ方

1

MC9シリーズコントローラの電源スイッチが切り状態になっていることを確認します。

2

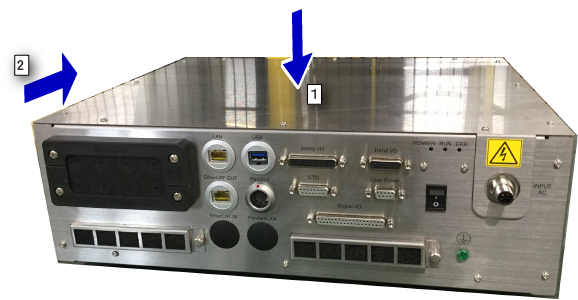

上面パネルを、MC9シリーズコントローラに取付けます。

1. 上面パネルを、MC9シリーズコントローラの上面開口部の少し上から被せます。
   その際に、上面パネルのAC電源コネクタを通す部分がコネクタに当らないように手前にずらした状態でかぶせてください。
2. 上面パネルを静かに奥にずらします。MC9シリーズコントローラ内の配線を挟まないように注意してください。
   この際、AC電源コネクタを上面パネルの穴に通してください。

3

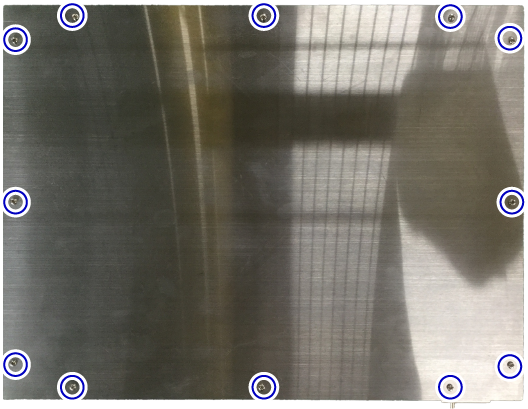

上面パネルのねじ穴にねじを通し、締め付けます。

以上で作業は終了です。
