上面パネルの開け方

1

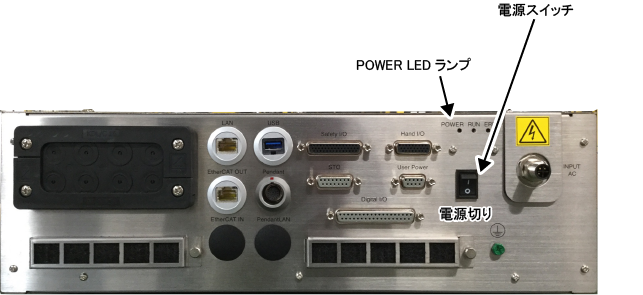

MC9シリーズコントローラの電源を切ります。

電源スイッチを下側の電源切りに倒し、POWER LEDが消灯するのを確認します。

2

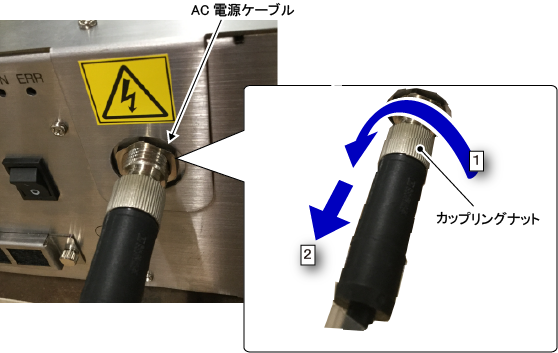

AC電源ケーブルを外します。

1. カップリングナットを反時計回りに回します。
2. AC電源ケーブルのコネクタを引き離します。

3

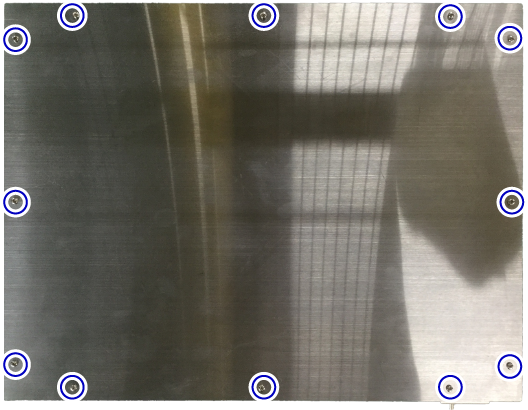

上面パネルを固定しているねじを外します。

4

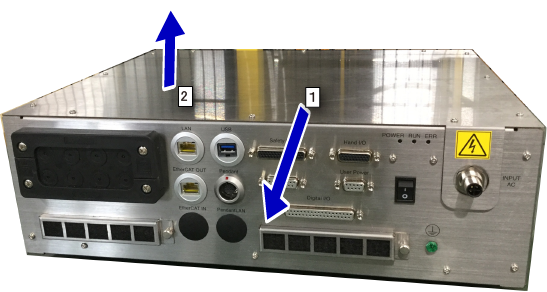

1. 上面パネルをAC電源コネクタが上面パネル側面の穴から抜けるまで、手前に引きます。
2. 上面パネルを上にゆっくりと外します。

以上で作業は終了です。
