AC電源ケーブルの接続

1

MC9シリーズコントローラの電源スイッチを、"電源切り"の状態にしておきます。

2

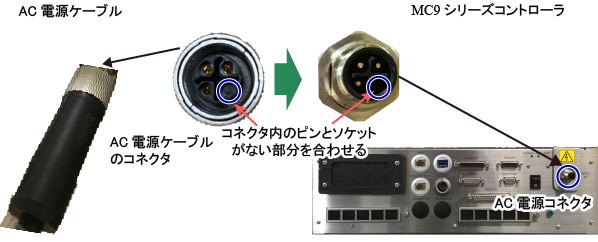

MC9シリーズコントローラのAC電源コネクタに、AC電源ケーブルのコネクタを挿し込みます。その際、AC電源コネクタのピンと、AC電源ケーブルのコネクタのソケット穴を合わせてください。また、AC電源ケーブルのコネクタは奥まで差し込んでください。

3

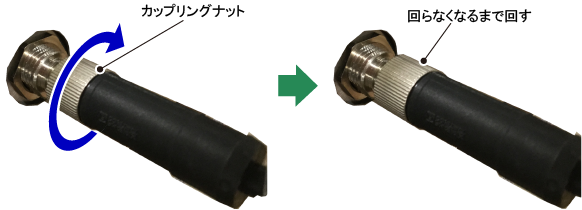

AC電源ケーブルのカップリングナットを、MC9シリーズコントローラに向かって右側に回します。途中で回らなくなるので、そこまで回してください。コネクタがロックされます。

コネクタをロックしないと、接触不良により、MC9シリーズコントローラが異常動作する恐れがあります。
