MC9シリーズコントローラの固定方法

MC9シリーズコントローラは、自立据え置き、壁掛け、縦置き、19インチラックマウントへの挿入設置が可能です。

自立据え置き

MC9シリーズコントローラ底面のゴム足がすべて乗る、平らな場所に設置してください

壁掛け、縦置き

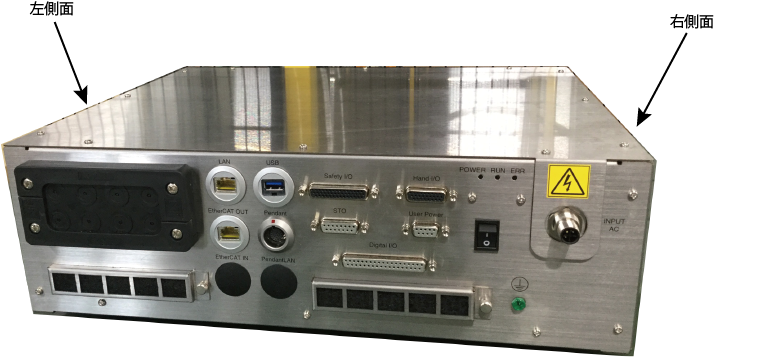

MC9シリーズコントローラ底面のゴム足を取り外し、コントローラ左右両側側面の固定穴を利用して、お客様用意のL字金具などで固定してください。

コントローラ固定用金具取り付けに使用するねじは、以下の仕様を守って使用してください。

• ねじ穴深さ　M5 長さ7[mm]以下
• 締め付けトルク　　3.3[Nm]±20%

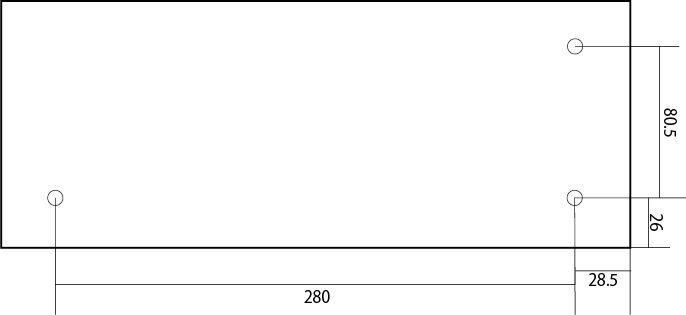

  • 右側面 (単位 : mm)

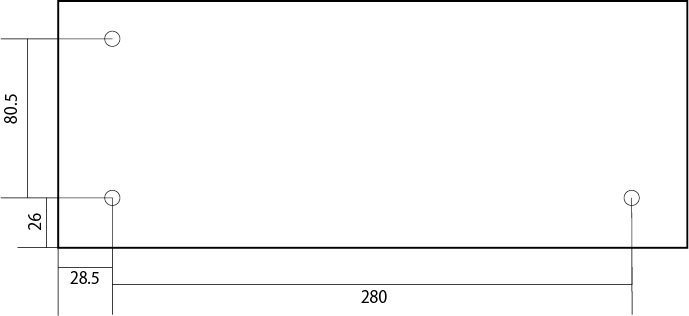

  • 左側面 (単位 : mm)

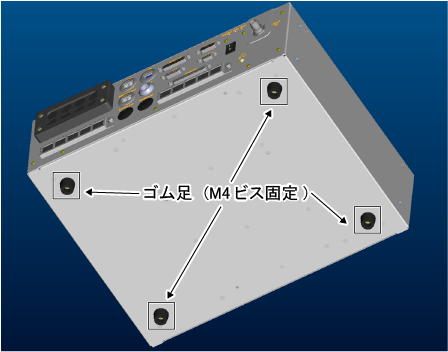

ゴム足は、M4のビスで固定されています。不要な場合は取り外してご利用ください。

19インチラックマウントへの挿入

19インチラックマウントへ挿入する場合、オプション品のラックマウントブラケットを利用してください。

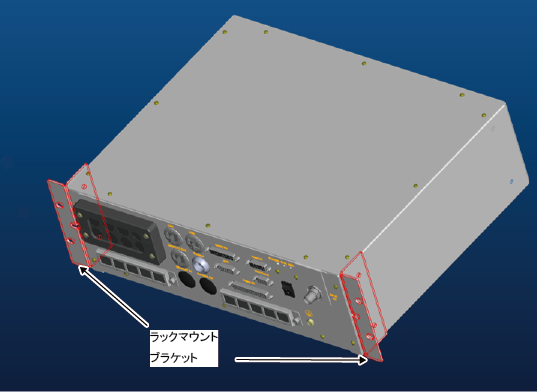

ラックマウントブラケットの取り付け方

1

MC9シリーズコントローラ底面のゴム足を外します。

2

MC9シリーズコントローラの右側面、左側面両方にある取り付け穴を利用し、ラックマウントブラケットを固定します。

ラックマウントブラケットの固定にはラックマウントブラケットセット付属の取り付け用ビスを使用してください。

取り付け時の締め付けトルクは、3.3[Nm]±20%です。
