コネクタパネル保護カバー

ロボットベース部分のコネクタパネル(配電盤)のコネクタを保護するカバーです。

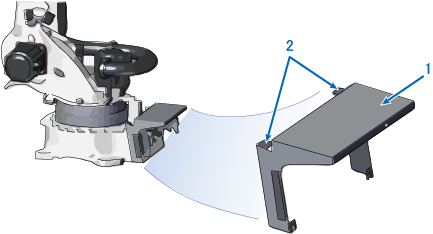

構成品

1. コネクタパネル保護カバー
2. 六角穴付きボルト M16 × 12mm ねじ強度区分8.8 (個数 : 2)

取付け手順

1

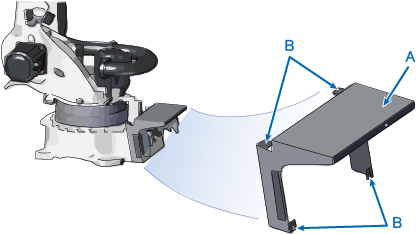

下側のボルト(B) 2本を取り外します。

2

コネクタパネル保護カバー(A)をロボットベースに取付けます。

3

固定ボルト(B) 2本を、締め付けトルク 10.4 Nmで締め付けます。

注意事項

カバーの上に乗らないでください。
人が乗ると破損し、転倒する恐れがあります。
