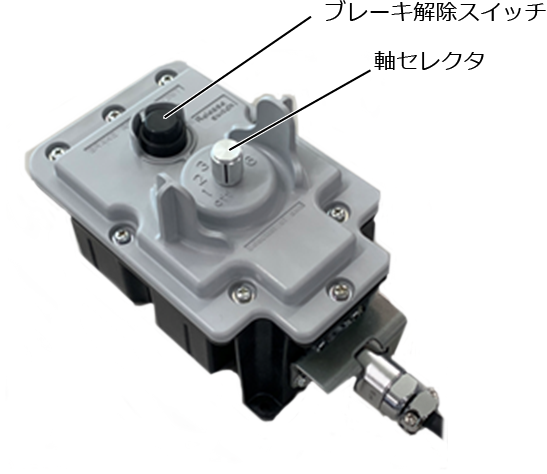

ブレーキ解除ユニット
各軸のブレーキを解除するスイッチです。このスイッチの配線は各軸のブレーキ解除信号に直結されます。ケーブルは 4 m / 8 ｍ / 12 mです。
ブレーキ解除スイッチを押している間、軸セレクタで選択した軸のブレーキが解除されます。
コントローラの電源がONのときのみブレーキ解除できます。
ブレーキ解除スイッチを押しながら軸セレクタスイッチを回さないでください。
保護等級はIP54です。取付ボルト(M4 x 12)が3つ同梱されます。設備などに固定して使用してください。
ブレーキを解除した軸は、アームが落下するおそれがあります。そのため、ブレーキ解除によるアーム動作に対応できるようクレーンなどでアームを支持するなど、ブレーキを解除する前に適切な措置を施してください。
- 電源ONのときはブレーキ解除ユニットをはずさないでください。
- 2軸、3軸に対して、ブレーキを解除した状態でメカストッパに接触するまで動かさないでください。メカストッパが損傷する場合があります。

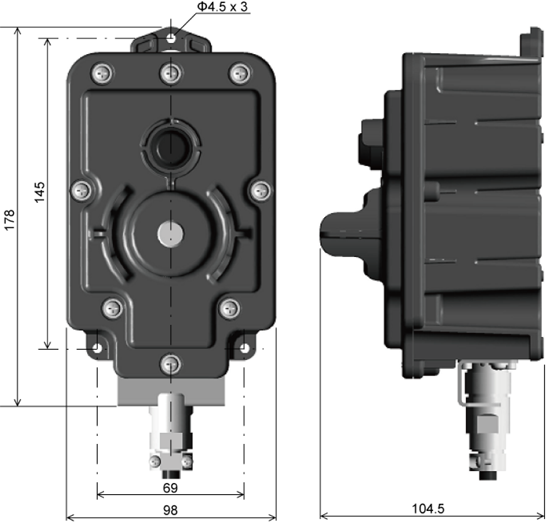

外形寸法と取り付け穴位置
警告ラベル
ブレーキ解除ユニットには、警告ラベルが同梱されています。ブレーキ解除ユ ニットを設備に取り付けるときは、ブレーキ解除ユニット付近の見やすい位置 に警告ラベルを貼り付けてください。
