直線の作成例

直線部品は画面上に指定したパターンで直線を描画します。このあとの円、四角と同じようにこれら描画のためだけの部品はイベントを持ちません。パラメータ変更は同一画面上の他部品から行うことになります。

直線作成の例

1

ボタンと同様にPanelDesignerを起動し、画面に直線を描画します。

2 直線パラメータ変更

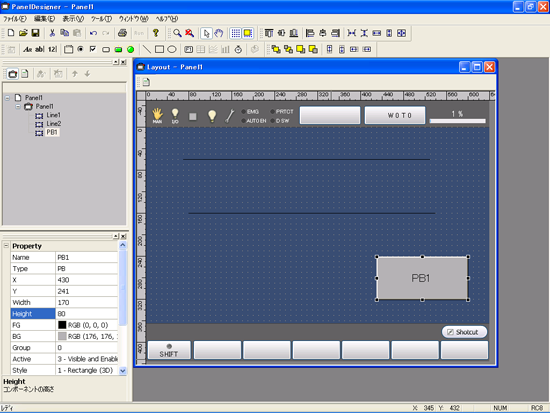

直線部品には主に線種(style)、と線の太さがあります。以下にボタンが押されたときに直線の太さと線種を変更する例を示します。 PanelDesignerで直線2本とボタンを配置します。

3

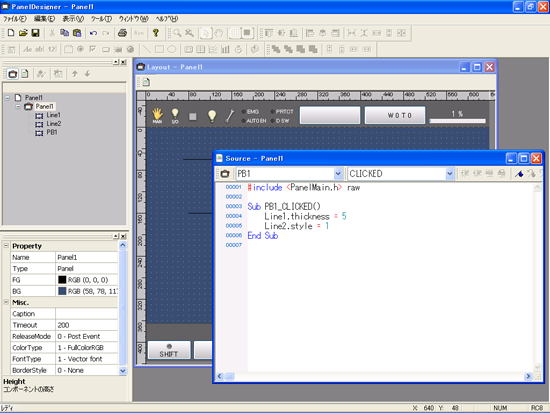

ボタンが押されたときに直線1の太さを5ドットに、直線2の線種を破線にするようソース編集画面で記述します。

4

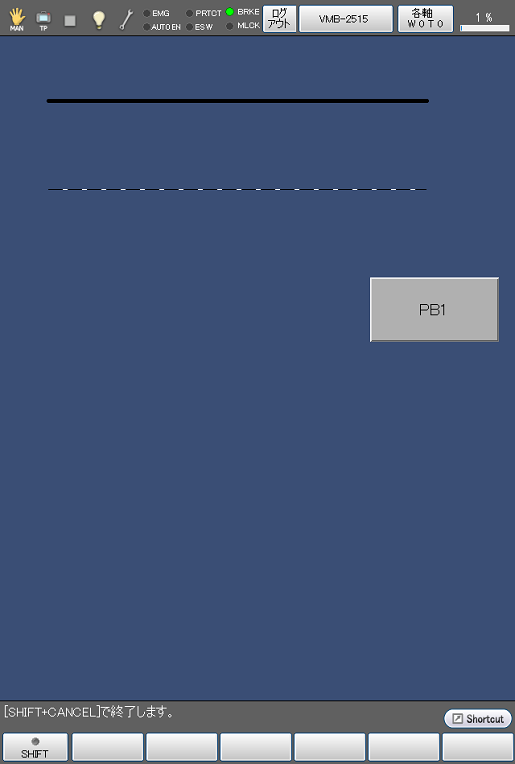

これでボタンを押すと直線の太さと線種が変わる画面が作成できます。

• ボタンを押す前


• ボタンを押した後
