ID : 9763

データ通信編集画面の表示と変更(COM選択時)

操作経路 : [F6 設定] - [F5 通信と起動権] - [F3 データ通信] - [デバイスのCOMを選択]

COMデバイスのデータ通信設定の設定変更を行います。

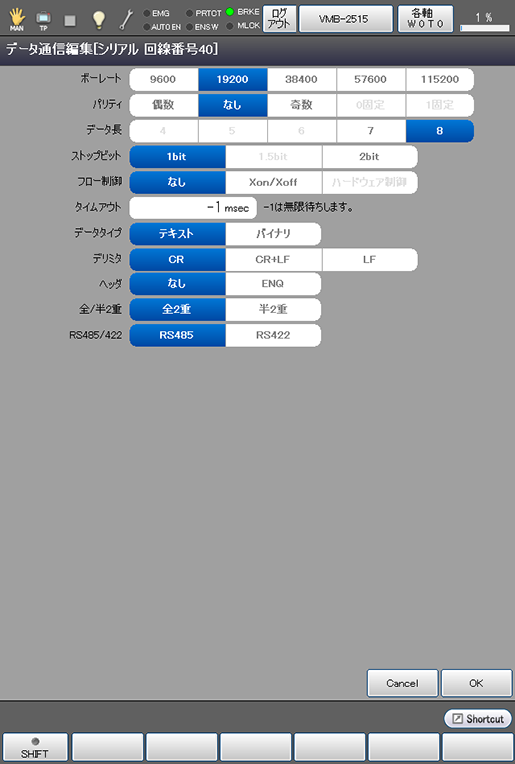

デバイスのCOMを選択して[F5 編集]を押すと、次のような[データ通信編集]画面が表示されます。
現在選択されている項目は、反転表示されています。

設定項目の選択は、画面を直接タッチすることで選択できます。各項目で変更項目を選択後、[データ通信編集]画面の[OK]を押すと、設定の変更が確定します。

項目	説明
ボーレート	1秒あたりの転送ビット数を設定します。
パリティ	エラーチェック用のパリティを設定します。
データ長	データ長のビット数を設定します。
ストップビット	ストップビットの長さを設定します。
フロー制御	フロー制御を設定します。
タイムアウト	サーバからの応答がない場合のタイムアウト時間[ms]を設定します。"-1"に設定すると無限待ちします。
データタイプ	データタイプを設定します。
デリミタ	テキストタイプの場合に、通信用テキストの区切り記号を指定します。 "CR"(0x0D)、"CR+LF"(0x0D 0x0A)または"LF"(0x0A)を選択します。
ヘッダ	テキストタイプの場合に、通信用のヘッダを指定します。ヘッダなし、または"ENQ"(0x05)のどちらかを選択します。
全/半2重	"全2重"または"半2重"のどちらかを選択します。
RS485/422	"RS485"または"RS422"のどちらかを選択します。
