操作盤の設定

操作経路 : [F6 設定] - [F3 ペンダントと操作盤] - [F3 操作盤設定]

操作盤の表示にかかわる設定を行います。

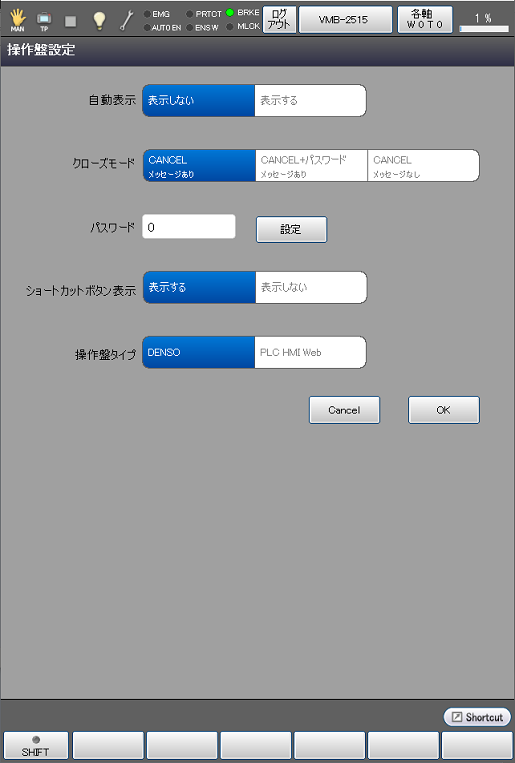

[F3 操作盤設定]を押すと、次のような[操作盤設定]ウィンドウが表示されます。

反転表示されているものが現在設定されているものです。

設定を変更する場合は、変更したい項目に直接タッチすることで選択でき、[OK]を押すことで設定の変更が確定します。

また、パスワードの設定は、[設定]キーを押すとテンキーが表示されますので、テンキーを使用してパスワードとして設定する値を入力し、[OK]を押すとパスワードが設定されます。

RC9では、以下の2種類の操作盤が利用可能です。

• DENSO : 標準搭載されている操作盤
• PLC HMI Web : Beckhoff社が提供している操作盤

Beckhoff社が提供している操作盤(PLC HMI Web)は、有償オプションになります。

詳細はソフトウェアオプションをご確認ください。

どちらの操作盤を利用するかを、[操作盤タイプ]で選択できます。
