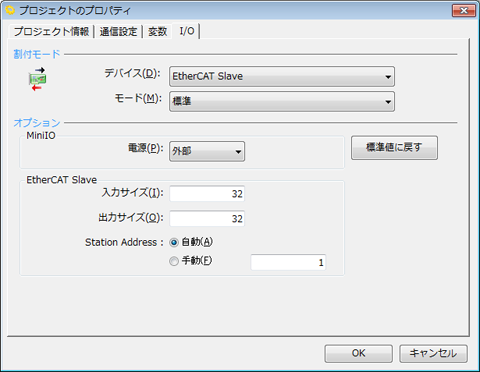

プロジェクトのプロパティ設定

I/O増設ボードとしてEtherCATスレーブボードを使用する場合、WINCAPSIII「プロジェクトの設定」「I/O」タブにて下記の情報を登録する必要があります。

割付モード

	設定値
デバイス(D)	"EtherCAT Slave"または"[Parallel] + [EtherCAT Slave]"

「標準」は標準モードを、「互換」はRC3互換モード」を示します。割付けモードの詳細は、「割付モード別機能概要」を参照してください。

	設定値
モード(D)	"標準"または"互換"

Mini I/O、Hand I/O、パラレルI/Oの最大電流容量合計が1.3A以下の場合、内部電源供給も可能です。

	設定範囲	デフォルト
電源(P)	"外部"または"内部"	外部

入出力サイズは、「汎用入出力のI/O点数算出方法」を参考に設定してください。1バイト単位で入出力の増減ができ、これにより最大汎用入出力点数が決まります。

	設定範囲 (バイト)	デフォルト (バイト)
入力サイズ(I)	5～256	32
出力サイズ(O)	4～256	32

EtherCATのノードアドレスを設定します。手動の場合は、ノードアドレスを直接入力してください。

	設定範囲	デフォルト
Station Address (I)	"自動"または"手動"	自動
