ID : 5416
VS-6556(-B)、VS-6577(-B)型

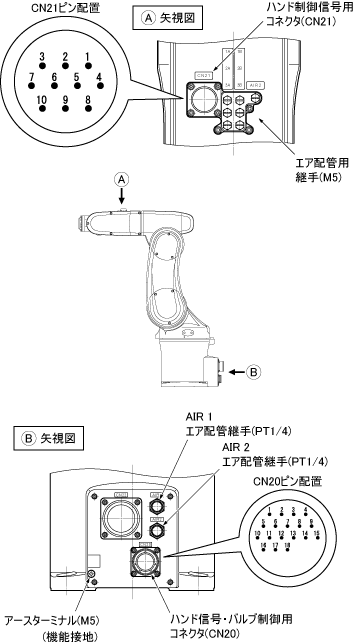

配置図
|
|
バルブ信号と給排状態
1A､1Bは配管継手記号を示します。
| エア配管継手 | バルブ信号 | ||||
|---|---|---|---|---|---|
| AIR1 | 給気 | 排気 | 電磁弁 | ソレノイド | |
| A | B | ||||
| 1A | 1B | 1 | ON | OFF | |
| 1B | 1A | 1 | OFF | ON | |
| 2A | 2B | 2 | ON | OFF | |
| 2B | 2A | 2 | OFF | ON | |
| 3A | 3B | 3 | ON | OFF | |
| 3B | 3A | 3 | OFF | ON | |
| AIR2 | - | ||||
CN20のピン配置と名称
| ピン番号 | 信号名 | |
|---|---|---|
|
NPNタイプ I/O (ソース入力・シンク出力) コントローラ |
PNPタイプ I/O (シンク入力･ソース出力) コントローラ |
|
| 12 | +24V | 0V |
| 13 | ソレノイド1A（電磁弁1） | |
| 14 | ソレノイド1B（電磁弁1） | |
| 15 | ソレノイド2A（電磁弁2） | |
| 16 | ソレノイド2B（電磁弁2） | |
| 17 | ソレノイド3A（電磁弁3） | |
| 18 | ソレノイド3B（電磁弁3） | |
CN20とCN21のピン番号対応
CN21のピン番号1～10とCN20のピン番号1～10は同じピン番号間が接続されています。許容電流は1ラインあたり1Aです。
コネクタ
CN20、CN21には付属のコネクタセットをお使いください。
| コネクタセット品番 | 品番 | 型式と品名 | 外観図 | ||||
|---|---|---|---|---|---|---|---|
| 410889-003* |
410877-017* （CN20用) |
SRCN6A25-24S（丸型コネクタ） （日本航空電子工業製） |
|
||||
|
410877-018* （CN21用） |
JMLP1610M（L形プラグコネクタ） （第一電子工業製） |
|
|||||
