非常停止時、モータOFFで各軸を動かすには
VMシリーズのブレーキ解除方法を下表に示します。
ブレーキ解除操作を行うと、アームが落下します。けがおよび設備損傷の恐れがないことを確認の上、作業を行ってください。
| ブレーキ付軸 | ブレーキ解除方法 |
|---|---|
| 2、3、4、 5、6軸 |
ティーチングペンダントまたはミニペンダント操作によるブレーキ解除 |

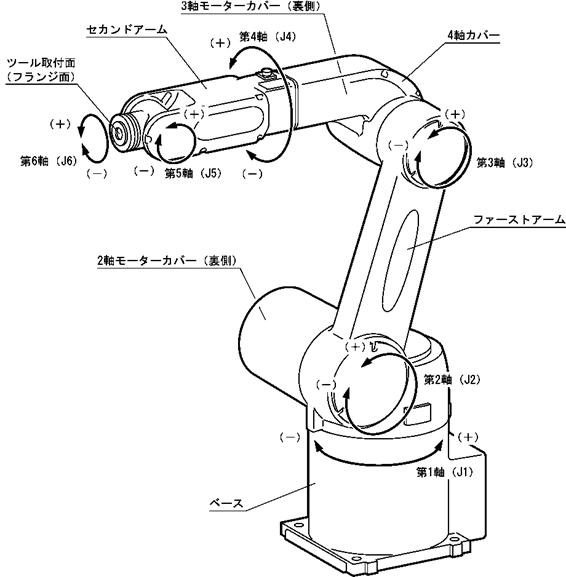

非常停止時の各軸の動かし方
非常停止時、モータOFFのまま各軸を動かす方法を下表に示します。
| 軸 | 操作方法 |
|---|---|
| 1軸 | 手で軸を動かす。 |
| 2軸 |
ティーチングペンダントまたはミニペンダント操作によるブレーキ解除ののち、手で軸を動かす。 |
| 3軸 | |
| 4軸 | |
| 5軸 | |
| 6軸 | |
![]() |
|
