ID : 2921
UL仕様
|
|
図が見にくい場合はこちらをご覧ください。(PDF:263KB)

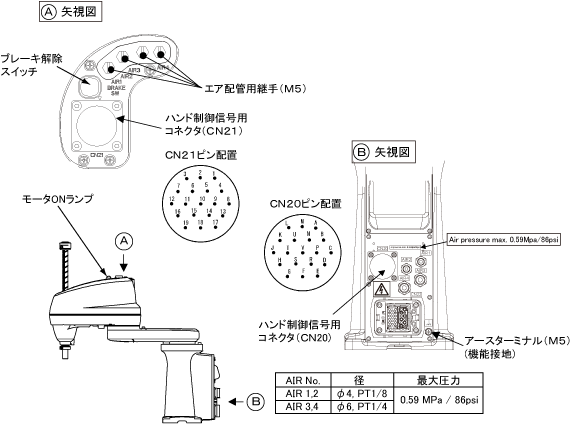

注1：CN20のピン番号とCN21のピン番号は以下のように接続されています。許容電流は1ラインあたり1Aです。
| CN20 | A | B | C | D | E | F | G | H | J | K |
|---|---|---|---|---|---|---|---|---|---|---|
| CN21 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| CN20 | L | M | N | P | R | S | T | U | V | |
| CN21 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 |
注2：CN20、CN21には付属のコネクタセットをお使いください。
| コネクタセット品番 | 品 番 | 型式と品名 | 外観図 | |
|---|---|---|---|---|
| 410889-014* | 410877-012* |
H/M3106A22-14S（ストレートプラグ） |
 |
|
410877-013* |
H/MS3057-12A（コードクランプ） |
適合配線径 |
 |
|
410877-014* |
H/MS3057-12A1（コードクランプ） |
適合配線径 |
||
410877-042* |
JMSP2119M（ストレートプラグ） |
 |
||
