ロボットの一次側エアー配管

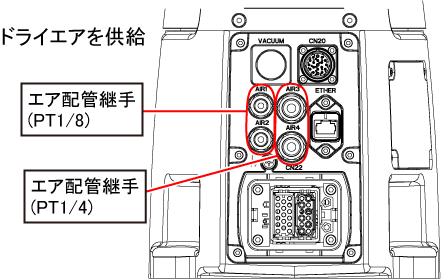

ロボット本体にはハンド制御用のエア配管が4系統(φ4×2・φ6×2)設けられています。1次側の最大供給圧力を下に示します。

ロボット本体にはドライエアを供給してください。

一次側供給エア最大圧力	0.59 MPa

供給するエアにはエアフィルタ(ろ過度：5µm以下推奨)に通したドライエアを使用してください。配管前にエアチューブ内をドライエアでエアブロー(フラッシング)してください。エアチューブ内の切粉、切削油、ごみ等はバルブの故障につながることがあります。

ロボット本体のエア配管方法
