LANの接続

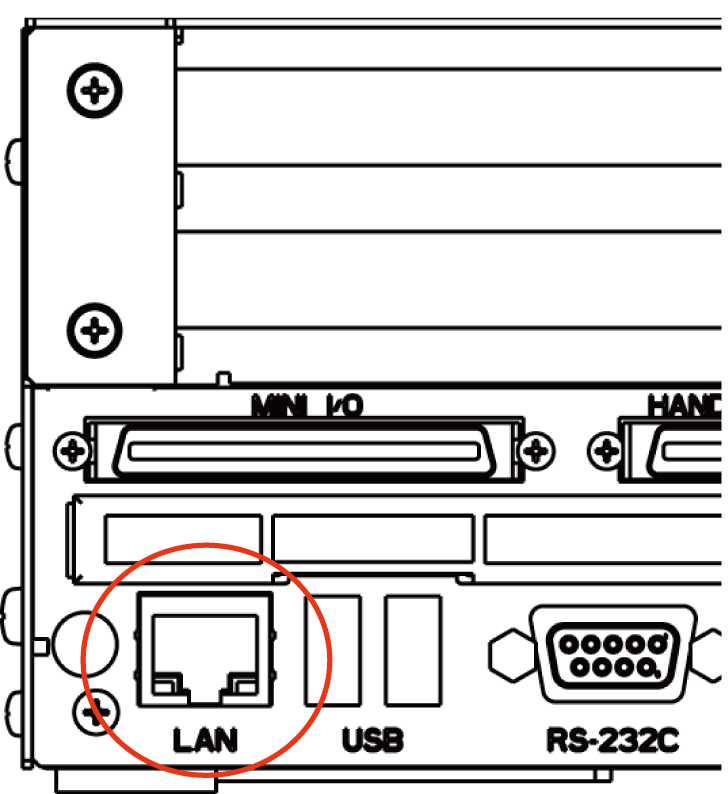

LANケーブルをLANコネクタに接続します。

LANケーブルは、長さが30ｍ未満でシールドされたものをご使用ください。

LANポートを使用して通信を行う場合は、ティーチングペンダントで通信設定を行います。詳細は、ティーチングペンダント操作ガイドの「通信設定画面の表示・変更 」を参照してください。

HSR、HSA1シリーズのロボットの場合

HSR、HSA1シリーズのロボット(UL仕様除く)の本体間ケーブルには新規品と旧品の2種類が存在します。新規品と旧品ではケーブル長によってフェライトコアの同梱有無が異なります。新規品では4m以上、旧品では12m以上の本体間ケーブルにはフェライトコアが同梱されています。

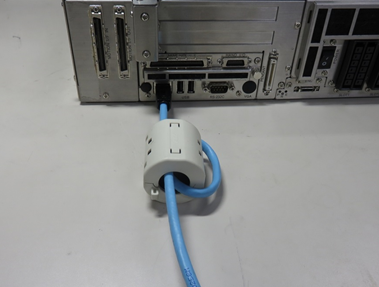

新規品で、本体間ケーブル長が4m以上をご使用の場合は、本体間ケーブルに同梱されているフェライトコアを、LANケーブルに2ターンさせてください。

旧品で、本体間ケーブル長が12m以上をご使用の場合は、本体間ケーブルに同梱されているフェライトコアを、LANケーブルに2ターンさせてください。
