ロボットコントローラの接続

コントローラとロボットは本体間ケーブルで接続します。

ロボット側の接続

1

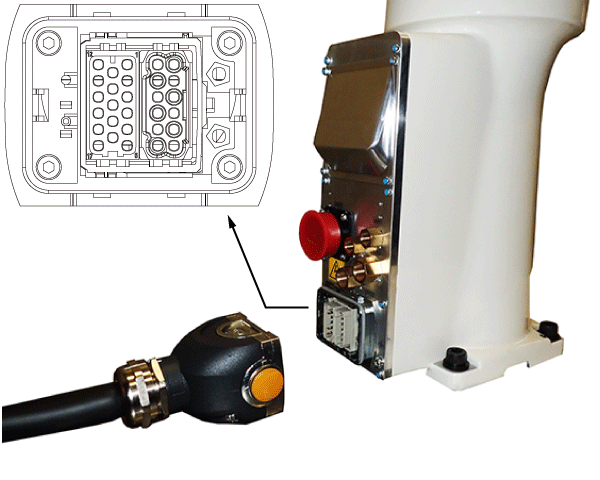

本体間ケーブルのコネクタとロボットのコネクタの左右の向きを合わせます。

2

本体間ケーブルのコネクタを、ロボットのコネクタにまっすぐ挿入します。

• 本体間ケーブルコネクタは左右２か所に爪があり、これが嵌合することでコネクタのシール性が確保できます。
• 嵌合時には“カチッ”という嵌合音がしますので、それが左右２箇所で鳴ったことを確認してください。
• さらにコネクタを左右に動かすことで、嵌合していることを確認してください (図1参照)。片側しか嵌合していない (半挿し) 場合、コネクタが大きく傾きます (図2参照)。

　

コントローラ側の接続

RC8シリーズロボットコントローラ説明書の「ロボットの接続」を参照してください。
