3軸メカエンドの変更例
|

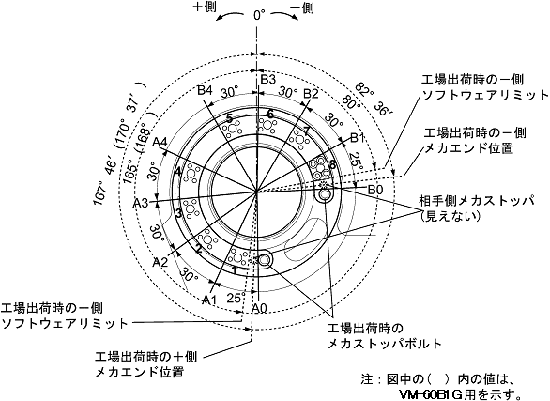

3軸メカエンド変更の説明図
|
||
|
メカストッパ装着位置 |
メカエンド位置 |
|
|---|---|---|
| 正方向 | 負方向 | |
| 装着無し |
A0 ＜工場出荷時メカエンド位置＞ VM-6083：+167°46′ VM-60B1G：+170°37′ ＜工場出荷時ソフトウェアリミット＞ VM-6083：+165° VM-60B1：+168° |
B0 （工場出荷時メカエンド位置：-82°36′） （工場出荷時ソフトウェアリミット：-80°） |
| 1 | A1（A0より25°内側） | － |
| 2 | A2（A0より55°内側） | － |
| 3 | A3（A0より85°内側） | － |
| 4 | A4（A0より115°内側） | － |
| 5 | － | B4（B0より115°内側） |
| 6 | － | B3（B0より85°内側） |
| 7 | － | B2（B0より55°内側） |
| 8 | － | B1（B0より25°内側） |
注：ソフトウェアリミットは新設メカストッパの2～3°内側に設定が必要
