ID : 881
第2軸、第3軸メカストッパの参考図

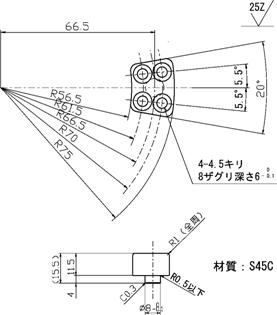

第2軸・第3軸のメカエンドを変更用メカストッパの参考図を下図に示します。
| 2軸メカストッパ | 3軸メカストッパ |
|---|---|
|
外観
|
外観
|
|
|
|
|
取付用ボルト：六角穴付きボルト 4本 ボルト規格： (JIS B1176)M4×10 SCM435 (JIS G4105)HRC34～44 |
取付用ボルト：六角穴付きボルト 4本 ボルト規格： (JIS B1176)M4×10 SCM435 (JIS G4105)HRC34～44 |
