通信ケーブルフランジ仕様-Aの付属品
通信ケーブルフランジ仕様-Aは以下の付属品が同梱されます。
ストレートプラグ (CN24用)
| 品番 | メーカー | 型式 |
|---|---|---|
410877-083* |
ヒロセ電機 | H/MS3106A20-29S (73) |
コネクタキット (品番 : 410889-020*) の一部品です。
コードクランプ (CN24用) 2種
| 品番 | メーカー | 型式 | 配線径 |
|---|---|---|---|
| 410877-013* | ヒロセ電機 | H/MS3057-12A (73) | φ11.4-15.9 |
| 410877-014* | H/MS3057-12A1 (73) | φ8-11.6 |
コネクタキット (品番:410889-020*) の一部品です。
コネクタプラグの組み付け方法は「CN20コネクタの組み付け手順 (参考) 」を参照してください。

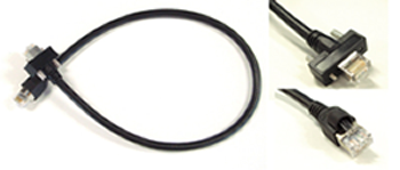

フランジ配線用Ethernetケーブル
| 品番 | ケーブル長 |
|---|---|
| 410870-468* | 50cm |

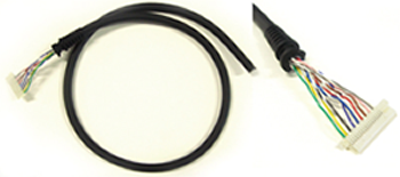

フランジ配線用信号線
| 品番 | ケーブル長 |
|---|---|
| 410870-467* | 50cm |
通信ケーブルフランジ用ヒューズボード (CN24-フランジCN用)
| 品番 |
|---|
| 410220-020* |
コネクタキット (品番:410889-020*) の一部品です。
ヒューズの交換は「エンコーダバックアップ電池ボックス」を参照してください。
